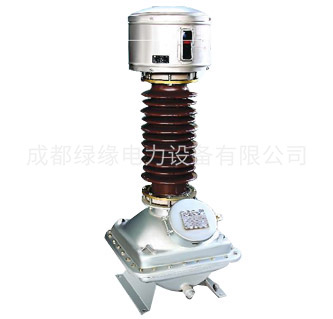

一、产品简介
JDX6-35电压互感器为单相户外油浸式产品,适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中,作电能计量、电压监控和继电保护用。
二、产品结构
本型电压互感器的铁心为三柱式,在中柱上套有一、二次绕组,器身固定在油箱内,在油箱上部装有一次瓷套,瓷套顶端装有储油柜。产品为全密封结构,能有效地防止油老化。
JDX6-35电压互感器产品参数:
额定电压比(V) | 准确级及准确级组合额定二次输出(VA) | 极限输出(VA) | 额定绝缘水平(VA) | 瓷套爬电距离(mm) | 一次熔断器(A) | 频率(Hz) | 海拔(m) |
35000/√3/100/√3/100√3
33000/√3/110/√3/110/√3 | 0.2/6P(3P)-80/100 0.5/6P(3P)-150/100 1/6P(3P)-250/100 3/6P(3P)-500/100 | 1000 | 40.5/95/185 | W1/810 W2/1020 W3/1260 | 0.2 | 50(60) | ≤1000
≤3500 |
35000/√3/100/√3/100/√3/100/√3
33000/√3/110/√3/110/√3/110/√3 | 0.2/0.5/6P(3P)-50/50/100 | 800 |
