JDZW-20电压互感器

一、产品概述
JDZW-20电压互感器(以下简称互感器)适用于户外、额定频率为 50Hz 或60Hz、额定电压为20kV的电力系统中,作电能计量、电压监测和继电保护用。

二、技术参数
安装场所:户外。
环境温度:最高:+40℃;最低:-25℃;日平均不能超过30℃。
海拔:不超过1000m。
大气条件:大气中无严重污秽。
产品执行标准为GB 1207《电压互感器》。

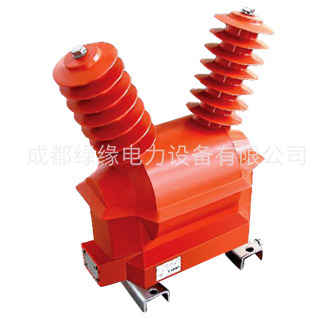

JDZW-20电压互感器

JDZW-20电压互感器产品参数:

型号

额定电压比 (kV)

准确级组合

额定输出

极限输出

额定绝缘水平(kV)

(VA)

(VA)

JDZW-20

20/0.1
20/0.1/0.1

0.2
0.5
1

75
150
250

1000

40.5/95/200

JDZXW-20G

20/√3/0.1/√3/0.1/3

0.2/6P(3P)
0.5/6P(3P)
1/6P(3P)

75/100
150/100
250/100

20/√3/0.1/√3/0.1/√3/0.1/3

0.2/0.2/6P(3P)
0.2/0.5/6P(3P)
0.5/0.5/6P(3P)

30/30/100
30/60/100
60/60/100

2×500
