一、产品简介

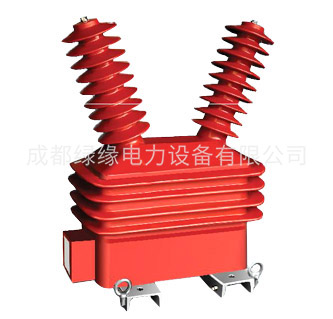

JDZW-35电压互感器为环氧树脂真空浇注全封闭式结构,适用于额定频率50HZ,额定电压35KV及以下户外装置的电力系统中,作电压、电能测量和继电保护使用。本型号电压互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成,全封闭支柱式结构耐污染、耐潮湿。本互感器不需要特别维护,只需定期清理表面污物,由于互感器采用全封闭浇注绝缘,体积小、重量轻,适宜任何位置,任意方向安装。互感器二次出线端子加有金属保护罩密封。
二、铭牌标志
电压互感器型号由以下几部分组成,各部分字母,符号表示内容:
第一个字母:J-电压互感器;
第二个字母:D-单相;S-三相
第三个字母:J-油浸;Z-浇注;
第四个字母:数字-电压等级(KV)。
例如:JDJ-10表示单相油浸电压互感器,额定电压10KV。
额定一次电压,作为互感器性能基准的一次电压值。
额定二次电压,作为互感器性能基准的二次电压值。额定变比,额定一次电压与额定二次电压之比。
准确级,由互感器系统定的等级,其误差在规定使用条件下应在规定的限值之内负荷,二次回路的阻抗,通常以视在功率(VA)表示。额定负荷,确定互感器准确级可依据的负荷值。
JDZW-35电压互感器产品参数:
型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 | 极限输出 | 额定绝缘水平(kV) |
(VA) | (VA) | ||||
JDZW-35 | 35/0.1 | 0.2 | 75 | 1000 | 40.5/95/200 |
JDZXW-35G | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 75/100 | ||
35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 30/30/100 | 2×500 | ||
