JN15-10/31.5 JN15-10/40户内高压接地开关

一、产品简介
N15-10/31.5 JN15-10/40户内高压接地开关:JN15-10和JN15-12户内高压接地开关的区别:实际产品,这两个型号的接地开关,没有任何差别,因为国内10KV和12KV大部分的高压元器件是通用的。设计初就已经考虑到了,所以请放心10KV和12KV的差异,请放心使用。
JN15-10/31.5 JN15-10/40型系列
户内高压接地开关(以下简称接地开关)是我公司根据市场需要设计开发的新型接地开关,适用于户内312KV三相交流50(60)Hz的电力系统内和各型号高压开关柜配套使用,亦可作为高压电器设备检修时接地用。该接地开关结构简单紧凑,重量轻,操作灵活,安装方便,动热稳定性好。

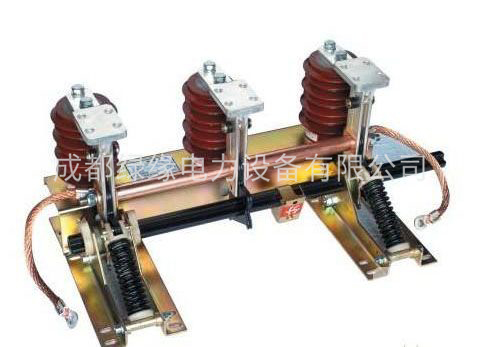

 JN15-10/31.5-JN15-10/40户内高压接地开关
二、JN15-10/31.5 JN15-10/40环境条件
1、适用于以下环境条件
2.1.1海拔高度不超过1000米;
2.1.2环境温度不高于40,不低于-10;
2.1.3相对湿度日平均不大于95,月平均不大于90;
2.1.4地震烈度不超过8度。
2、不适用于下列场所
2.2.1安装场所在有严重影响接地开关绝缘和导电能力的气体、蒸汽、化学性沉淀、烟雾、灰尘污垢以及其爆炸侵蚀物质;
2.2.2安装场所存在频繁剧烈的震动。

三、JN15-10/31.5 JN15-10/40结构和工作原理
1、主要结构
户内高压接地开关支架、接地刀装配、静触头传感器、轴、拐臂、压簧、导电套管、软连接组成。注:支架由薄钢板弯曲后焊接成部件,其余均为组装式零部件。
2、工作原理
当操作操动机构使接地开关合闸时,作为力矩使主轴克服阻力矩,带动拐臂沿合闸方向转动,并使接地刀上的操纵杆通过压簧死点,压簧释放能量,使接地开关快速合闸,在合闸位置。接地刀组件上的接地刀通过碟形弹簧和静触头的凸缘部(刀口)牢固可靠地接触。
分闸操作时,作用力矩使主轴克服主力矩及弹簧力,带动拐臂沿分闸方向转动,并使接地刀压簧通过死点,压簧储能结束,以备下次合闸。接地开关和合闸速度与人的操作速度无关。

四、JN15-10/31.5 JN15-10/40订货须知
户内高压接地开关适用范围广,敬请各用户注明产品型号与规格,操作拐臂安装位置(左或右),是否配置带电显示装置,用户如有特殊要求,订货时请提前与厂方协商。

  JN15-10/31.5-JN15-10/40户内高压接地开关具体详情请咨询我们客服人员热线电话:028-68538156   87703039
