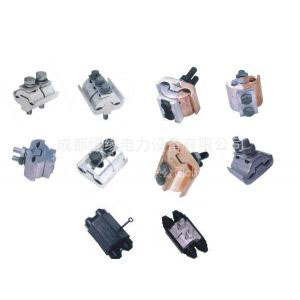

JBB型铁并沟线夹
一、产品用途
JBB型铁并沟线夹适用于架空线路中导线的非承力接续和分支,与绝缘配套使用起防护绝缘作用。
二、产品特点
a、选用抗氧化铁材料。
b、齿形结构,接触电阻小,接续可靠。
c、部件连体,安装时不会掉件。
d、圆弧大面积抱紧,导线不易蠕变。
JBB型铁并沟线夹参数及型号:
型号 | 适用绞线截面(mm) | 主要尺寸(mm) | 螺栓个数 | 重量(kg) | ||||
B | M | L | R | H | ||||
JBB-1 | 6.6~7.8 | 44 | 12 | 90 | 4.5 | 50 | 2 | 0.62 |
JBB-2 | 9.6~11.0 | 50 | 16 | 90 | 6.0 | 60 | 2 | 0.82 |
JBB-3 | 13.0~14.0 | 56 | 16 | 124 | 7.0 | 65 | 3 | 1.90 |
注:
1、线夹本体和盖板为可锻铸铁件,全部热镀锌;
2、表中型号字母及数字意义为:J-接续管;B-并沟;B-避雷线;数字表示适用钢 绞线组合号。
