一、产品用途

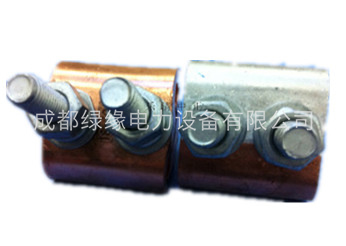

JBTL-Q铜铝钎焊并沟线夹适用于架空线路中导线的非承力接续和分支,与绝缘配套使用起防护绝缘作用。
二、产品特点
a、选用抗氧化铝合金材料。
b、齿形结构,接触电阻小,接续可靠。
c、部件连体,安装时不会掉件。
d、圆弧大面积抱紧,导线不易蠕变。
JBTL-Q铜铝钎焊并沟线夹型号及参数:
型号 | 适用铝线 | 适用铜线 | 主要尺寸(mm) | ||||
A | L | R1 | R2 | M | |||
JBTL-10Q | 35-50 | 16-25 | 45 | 78 | 5.5 | 3.5 | 12 |
JBTL-11Q | 35-50 | 35-50 | 45 | 78 | 5.5 | 5.5 | 12 |
JBTL-21Q | 70-95 | 35-50 | 52 | 110 | 7.0 | 3.5 | 12 |
JBTL-22Q | 70-95 | 70-95 | 52 | 110 | 7.0 | 5.5 | 12 |
JBTL-31Q | 120-150 | 35-50 | 62 | 134 | 9.0 | 3.5 | 16 |
JBTL-32Q | 120-150 | 70-95 | 62 | 134 | 9.0 | 5.5 | 16 |
JBTL-33Q | 120-150 | 120-150 | 62 | 134 | 9.0 | 7.0 | 16 |
JBTL-41Q | 185-240 | 35-50 | 70 | 140 | 11.0 | 3.5 | 16 |
JBTL-42Q | 185-240 | 70-95 | 70 | 140 | 11.0 | 5.5 | 16 |
JBTL-43Q | 185-240 | 120-150 | 70 | 140 | 11.0 | 7.0 | 16 |
JBTL-44Q | 185-240 | 185-240 | 70 | 140 | 11.0 | 9.0 | 16 |
