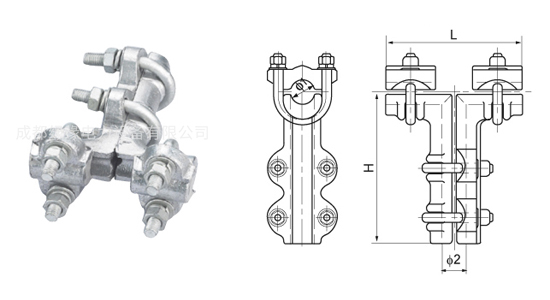

TL系列单导线T型线夹
一、产品介绍
TL系列单导线T型线夹是一种用于将支导线连接到干导线上的Ｔ型线夹，包括：Ｔ形基体，其横部开干线槽，其纵部开支线孔，干线槽内壁和支线孔内壁均设置金属衬，且两金属衬连成一体，基体纵部的上表面螺接支导线压紧螺钉；干线槽封盖，其与干线槽插接，其上表面螺接干导线压紧螺钉；Ｔ形上盖，其与Ｔ形基体扣合。连接时只需进行紧固螺钉的简单工作，操作省时省力；支导线与干导线通过压紧螺钉与金属衬紧密接触，且接触面积大，故连接安全可靠。
二、产品用途
T型线夹主要用于架空电路线路或变电所，在母线的干线上以“T”形方式引下电流分支。分螺栓型和压缩型两类，对于小截面导线也可用并沟线夹或钳压椭圆接续管所谓T型连接。
三、产品特点
a、线夹材质与所包裹物（绞线）完全一致，从而保证较强的耐腐蚀性。
b、T型线夹的特殊设计，避免了螺栓、螺母、垫圈和其它部件在安装或运行其间丢失或损坏的可能，运行中有很高的可靠性。
c、线夹的安装质量受安装工人人为因素的影响小，安装质量一致性好，且安装过程不会损伤导线。
d、线夹的安装简便快捷，无需任何工具，现场由一人便可迅速徒手完成安装
握力：满足25%的绞线计算拉断力。
四、使用须知
a、跟进导线的型号选择合适的T型连接条，不同规格的T型连接条之间不可替代。
b、T型线夹为一次性产品，在承受全张力后，不得反复使用。
c、本产品只适用于经过培训的技术人员安装。
d、T型线夹在安装前，应将导线进行彻底打磨，去除氧化层，同时在导线表面涂抹专用的导电脂。
e、本产品为精密装置，为确保正确安装，应储存于包装箱内，防止搬运过程中受到冲撞或重压，以避免预绞丝变形。
f、在带电线路或附近工作时，必须特别注意，防止电击事故。
g、建议母线与引下线之间通过跳线连接实现电气性能，T型连接条只承受张力。
TL系列单导线T型线夹参数及型号：
| 型号 | 适用导线型号 | 主要尺寸(mm) | 重量(kg) | |||||
| D1 | R | D2 | D2 | L1 | L2 | |||
| TY-35/6 | LGJ-35/6 | 18 | 4.8 | 18 | 9.7 | 80 | 60 | 0.29 |
| TY-50/8 | LGJ-50/8 | 18 | 5.5 | 18 | 11.0 | 80 | 60 | 0.27 |
| TY-70/10 | LGJ-70/10 | 22 | 6.5 | 22 | 13.0 | 100 | 70 | 0.36 |
| TY-95/15~20 | LGJ-95/15~20 | 26 | 7.5 | 26 | 15.0 | 125 | 80 | 0.53 |
| TY-120/7 | LGJ-120/7 | 26 | 8.0 | 26 | 17.2 | 125 | 80 | 057. |
| TY-120/20~25 | LGJ-120/20~25 | 26 | 8.6 | 0.54 | ||||
| TY-150/8~20 | LGJ-150/8~20 | 30 | 9.1 | 30 | 18.2 | 135 | 90 | 0371 |
| TY-150/25~35 | LGJ-150/25~35 | 30 | 9.5 | 30 | 19.0 | 0.69 | ||
| TY-185/10~30 | LGJ-185/10~30 | 32 | 10.3 | 32 | 20.5 | 135 | 90 | 0.74 |
| TY-185/40 | LGJ-185/40 | 34 | 10.8 | 34 | 21.5 | 0.80 | ||
| TY-240/30~40 | LGJ-240/30~40 | 36 | 11.5 | 36 | 23.0 | 145 | 00 | 0.92 |
| TY-240/55 | LGJ-240/55 | 36 | 12.0 | 36 | 24.0 | 0.89 | ||
| TY-300/15~20 | LGJ-300/15~20 | 40 | 12.5 | 40 | 25.5 | 155 | 100 | 1.52 |
| TY-300/25~40 | LGJ-300/25~40 | 40 | 12.8 | 1.49 | ||||
| TY-300/50 | LGJ-300/50 | 40 | 13.0 | 1.47 | ||||
| TY-300/70 | LGJ-300/70 | 42 | 13.5 | 40 | 27.0 | 1.46 | ||
| TY-400/20~35 | LGJ-400/20~35 | 45 | 14.5 | 45 | 29.5 | 165 | 120 | 1.76 |
| TY-400/50 | LGJ-400/50 | 45 | 14.8 | 1.71 | ||||
| TY-400/65 | LGJ-400/65 | 48 | 14.8 | 1.95 | ||||
| TY-400/95 | LGJ-400/95 | 48 | 15.5 | 45 | 31.0 | 1.87 | ||
| TY-500/35~45 | LGJ-500/35~45 | 52 | 15.8 | 52 | 32.5 | 175 | 130 |
|
| TY-500/65 | LGJ-500/65 | 52 | 16.3 |
| ||||
| TY-630/45 | LGJ-630/45 | 60 | 17.8 | 60 | 36 | 185 | 150 |
|
| TY-630/55~80 | LGJ-630/55~80 | 60 | 18.3 | |||||
