绝缘楔型耐张线夹单耳带绝缘罩
一、产品介绍
楔形铝合金耐张线夹适用于10KV及以下配电线路中，将架空绝缘导线或裸导线固定在转角或终端杆塔的耐张绝缘子串上，从而将架空导线固定或拉紧；绝缘罩与耐张线夹配套使用，起绝缘防护作用。
二、产品特点
1、选用非磁性特种铝合金压铸成型，强度高，节能源；
2、楔块锁紧结构，握力好，防松动，免维护；
3、开口式设计，部件连体，装卸时不会掉件，安装简便；
三、绝缘罩性能特点
楔形铝合金耐张线夹
1、工频耐压：≥45KV保压1分钟不击穿，不闪络；
2、绝缘电阻：＞1.0×1014Ω
3、环境温度：-300C～900C
4、耐气候性能：经人工气候老化试验1008小时后性能良好

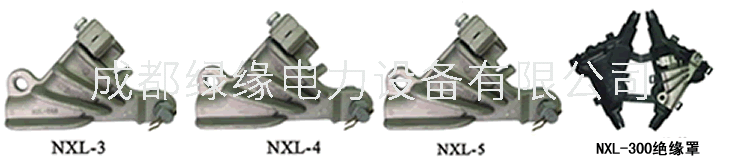

NEK、NXL系列楔型耐张线夹（等同型号WKH、NXLJ）
型号规格及技术参数：
| 单耳型号 | 双耳型号 | 适用导线外径(mm) | 适用导线标称截面(mm2) | 聚乙烯绝缘罩 | 硅橡胶绝缘罩 | ||
| 架空绝缘导线(JKLY剥皮) | 1KV架空绝缘导线(JKLY不剥皮) | 钢芯铝绞线(LGJ或绝缘钢芯铝绞线(JKLGYJ)剥皮 | |||||
| NEK-1 | NEKS-1 | Φ7.0~11.6 | 35~70 | 25~50 | 35/6、50/8、70/10 | NEKZ-1 |
|
| NEK-2 | NEKS-2 | Φ12.5~15.5 | 95~150 | 70~95 | 95/15、120/7 | NEKZ-2 |
|
| NEK-3 | NEKS-3 | Φ16.0~19.0 | 185~300 | 120~150 | 150/8、185/10 | NEKZ-3 |
|
| NXL-1 | NXLS-1 | Φ7.0~11.6 | 35~95 | 25~50 | 35/6、50/8、70/10 | NXLZ-1 |
|
| NXL-2 | NXLS-2 | Φ12.5~15.5 | 95~150 | 70~95 | 95/15、120/7 | NXLZ-2 | NXLZ-2J |
| NXL-3 | NXLS-3 | Φ16.0~19.0 | 185~240 | 120~150 | 150/8、185/10 | NXLZ-3 | NXLZ-3J |
| NXL-4 | NXLS-4 | Φ19.6~22.8 | 300 | 185~240 |
| NXLZ-4 |
|
注：
1、如果订购带绝缘罩的产品，请在型号后加Z，如“NXL-3Z”或带硅橡胶绝缘的产品,如“NXL-3ZJ”
2、如果独购买绝缘罩请按选型表选择，如“NXLZ-3”或硅橡胶罩绝缘罩如“NXLZ-3j”。
