一、产品介绍
楔形铝合金耐张线夹适用于10KV及以下配电线路中,将架空绝缘导线或裸导线固定在转角或终端杆塔的耐张绝缘子串上,从而将架空导线固定或拉紧;绝缘罩与耐张线夹配套使用,起绝缘防护作用。
二、产品特点
1、选用非磁性特种铝合金压铸成型,强度高,节能源;
2、楔块锁紧结构,握力好,防松动,免维护;
3、开口式设计,部件连体,装卸时不会掉件,安装简便;
三、绝缘罩性能特点
楔形铝合金耐张线夹
1、工频耐压:≥45KV保压1分钟不击穿,不闪络;
2、绝缘电阻:>1.0×1014Ω
3、环境温度:-300C~900C
4、耐气候性能:经人工气候老化试验1008小时后性能良好

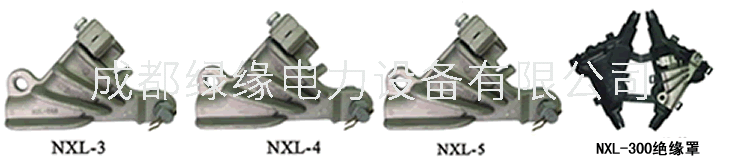

NEK、NXL系列楔型耐张线夹(等同型号WKH、NXLJ)
型号规格及技术参数:
单耳型号 | 双耳型号 | 适用导线外径(mm) | 适用导线标称截面(mm2) | 聚乙烯绝缘罩 | 硅橡胶绝缘罩 | ||
架空绝缘导线(JKLY剥皮) | 1KV架空绝缘导线(JKLY不剥皮) | 钢芯铝绞线(LGJ或绝缘钢芯铝绞线(JKLGYJ)剥皮 | |||||
NEK-1 | NEKS-1 | Φ7.0~11.6 | 35~70 | 25~50 | 35/6、50/8、70/10 | NEKZ-1 |
|
NEK-2 | NEKS-2 | Φ12.5~15.5 | 95~150 | 70~95 | 95/15、120/7 | NEKZ-2 |
|
NEK-3 | NEKS-3 | Φ16.0~19.0 | 185~300 | 120~150 | 150/8、185/10 | NEKZ-3 |
|
NXL-1 | NXLS-1 | Φ7.0~11.6 | 35~95 | 25~50 | 35/6、50/8、70/10 | NXLZ-1 |
|
NXL-2 | NXLS-2 | Φ12.5~15.5 | 95~150 | 70~95 | 95/15、120/7 | NXLZ-2 | NXLZ-2J |
NXL-3 | NXLS-3 | Φ16.0~19.0 | 185~240 | 120~150 | 150/8、185/10 | NXLZ-3 | NXLZ-3J |
NXL-4 | NXLS-4 | Φ19.6~22.8 | 300 | 185~240 |
| NXLZ-4 |
|
注:
1、如果订购带绝缘罩的产品,请在型号后加Z,如“NXL-3Z”或带硅橡胶绝缘的产品,如“NXL-3ZJ”;
2、如果独购买绝缘罩请按选型表选择,如“NXLZ-3”或硅橡胶罩绝缘罩如“NXLZ-3J”。
