一、产品用途
铝合金抱杆立杆器用于输配电线路施工中起立小型单杆或起吊一般重量的部件。
二、产品说明
手摇绞磨******输出为5KN;立杆机安全系数为2.5。
三、产品特点
1、杆体采用国标铝合金金管,重量轻,承载能力强。
2、组装、拆卸方便,利用三角形稳定性,不用打地锚,即可轻松立杆。
3、采用快、慢双速手摇绞磨,结合双滑轮组,单人摇动绞磨即可完成立杆工作。
四、使用方法
1、用立杆机主杆上配带的销钉,把主杆(长杆)、两副杆的头部进行连接。
2、把三杆成三角形状平放在地面上。提示:三杆头部连接处应位于杆坑处。
3、三名施工人员,各自握住一根杆体,用力上推把该机立起。提示:在上推时为了不使杆体左右偏移,应保持三根杆的跟部不离开地面,三杆上推时推升距离应相等。例:主杆上推1米两副杆也应同步上推1米。
4、三角架立起后应保证三杆头部连接处与线杆坑底部垂直。
5、把将要立起的线杆运至适当位置,详细见下图表。如果您为线路施工组立线杆费时费力而苦恼,请选用我厂生产的立杆机,本厂生产的铝合金铝合金立杆器采用国标铝合金型材制作而成,立杆机具有重量轻,负荷大,操作简便的有点,是您电力施工中的好帮手。

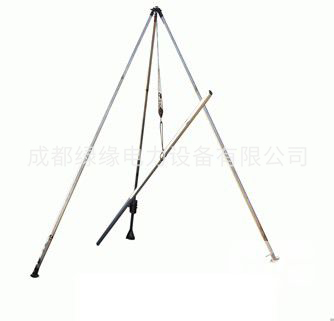

铝合金抱杆立杆机产品参数:
主杆长度(m) | 副杆长度(m) | 适用线杆(m) | 重量(kg) |
6.2 | 5.7 | 10m以下 | 95 |
7.2 | 6.5 | 12m以下 | 110 |
8.2 | 7.5 | 15m以下 | 125 |
