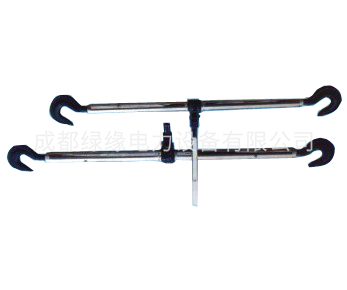

双钩紧线器2T 3T 4T
一、应用领域
建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备
二、使用说明
紧线器是在架空线路敷设施工中作为拉紧导线用的。使用时先把紧线器上的钢丝绳或镀锌铁线松开,并固定在横担上,用夹线钳夹住导线,然后扳动专用板手。由于棘爪的防逆转作用,逐渐把钢丝绳或镀
锌铁线绕在棘轮滚筒上,使导线收紧。把收紧的导线固定在绝缘子上。然后先松开棘爪,使钢丝绳或镀锌铁线松开,再松开夹线钳,最后把钢丝绳或镀锌铁线绕在棘轮的滚筒上。
双钩紧线器2T 3T 4T产品参数:
型 号 | 额定负荷 | 钢丝绳直径长度 | 齿和爪 | 自重 |
(kN) | (mm) | (kg) | ||
SJJS-1 | 10 | Φ4.8*2200 | 双 | 3 |
SJJS-2 | 20 | Φ5*3300 | 双 | 4.5 |
SJJS-3 | 30 | Φ6*3300 | 双 | 6.3 |
SJJS-4 | 40 | Φ7*3300 | 双 | 7.8 |
牵引荷载(T) | 拉力负荷(KN) | 钢丝直径(mm) |
2 | 7.84 | 4.8 |
3 | 10 | 5.1 |
4 | 15.68 | 5.1 |
