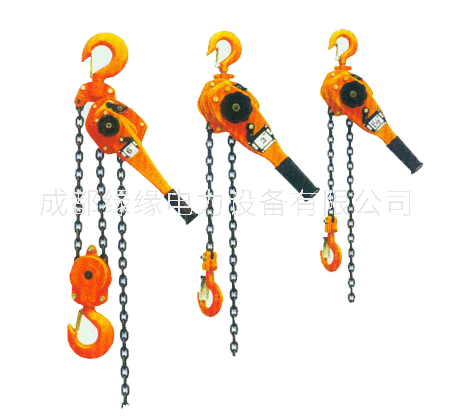

手扳葫芦

一、产品定义

手扳葫芦是通过人力手动扳动手柄借助杠杆原理获得与负载相匹配的直线牵引力,轮换地作用于机芯内负载的一个钳体,带动负载运行。它具有结构紧凑、重量轻、外形尺寸小、携带方便省力、安全可靠、使用寿命长、手扳力小、对钢丝绳磨损小等优点。它可以进行提升、牵引、下降、校准等作业。若配置特殊装置,不但可以作非直线牵引作业,且可以很方便的选择合适的操作位置,或以较小吨位的机具成倍地扩大其负载能力,对于较大吨位负载可以采用数个机具并列作业

二、产品概述
手扳葫芦是一款使用简单,携带方便的手动起重工具。手扳葫芦可以进行提升、牵引、下降、校准等作业。起重量一般不超过50T.广泛地应用于造船、电力、运输、建筑、矿山、邮电等行业的设备安装,物品起吊、机件牵拉等。
手扳葫芦
三、产品特点
1、独特的弹性离合器技术,可在任意高度吊起货物
2、轻盈的手拉装置、起升率高
3、新型设计的锻打式吊钩,吊钩顶端更为安全,且具有缓慢弯曲性能





手扳葫芦型号参数:

额定载荷KN

钢丝绳直径

钢丝绳长度

手扳力

8

8

20

284

16

11

20

353

32

16

20

412

54

20

20

441

型号

HSH3/4

HSH11/2

HSH3

HSH6


 起重量 (吨)



0.75

1.5

3

6


 标准起重高度 (米)



1.5

1.5

1.5

1.5


 两钩间最小距离 (毫米)



310

370

485

600


 满载时手扳力 (牛顿)



196

220

325

343


 起重链条行数



1

1

1

2


 起重链条圆钢直径 (毫米)

6.3

7.1

9

9


 净重 (公斤)



7

11

20

30


 装箱尺寸(长*宽*高) (厘米)



30×17×32

43×18×17

50×20×19

53×21×21


 起重高度每增加1米所增加的重量(公斤)



0.82

1.43

2.21

4.42
