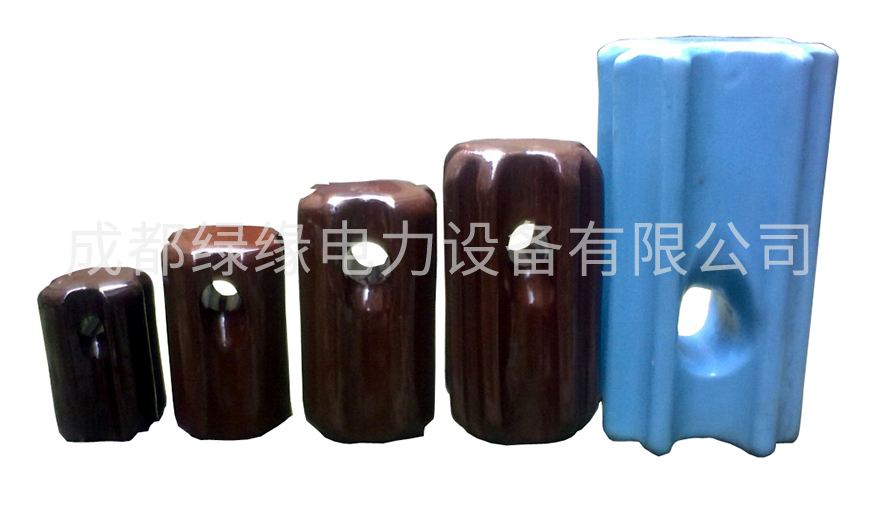

拉紧绝缘子
一、产品介绍
拉紧绝缘子主要用于架空电力线路用拉紧。机械破坏负荷40.5KN，用于工频交流或直流架空电力线路中，电杆拉线或张紧导线和作绝缘用。其安装使用地点的周围环境温度为-40℃~40℃，海拔不超过1000m。
二、产品用途
能广泛适用于电站、工厂、矿山、铁路信号设备和现代化高层建筑，特别是智能宇中的配电系统。
三、型号说明
J——架空电力线路用拉紧绝缘子；
“－”后数字为机械破坏负荷值，kN。
拉紧绝缘子主要用于架空电力线路用拉紧。机械破坏负荷40.5KN，用于工频交流或直流架空电力线路中，电杆拉线或张紧导线和作绝缘用。其安装使用地点的周围环境温度为-40℃~40℃，海拔不超过1000m。
二、产品用途
能广泛适用于电站、工厂、矿山、铁路信号设备和现代化高层建筑，特别是智能宇中的配电系统。
三、型号说明
J——架空电力线路用拉紧绝缘子；
“－”后数字为机械破坏负荷值，kN。
拉紧绝缘子型号参数：
| 产品 型号 | 图 号 | 主要尺寸 mm | 机械破坏负荷 不小于 kN | 工频电压 不小于kV | 重量 kg | |||||||
| L | l | D | B | b | d | R | 干闪 | 湿闪 | ||||
| J-0.5 | 1 | 38 | — | 30 | — | 20 | — | 4 | 5 | 4 | 2 |
|
| J-1 | 1 | 50 | — | 38 | — | 26 | — | 6 | 10 | 5 | 2.5 |
|
| J-2 | 1 | 72 | — | 53 | — | 30 | — | 8 | 20 | 6 | 2.8 |
|
| J-4.5 | 2 | 90 | 42 | 64 | 58 | 45 | 14 | 10 | 45 | 20 | 10 | 0.52 |
| J-5.4 | 2 | 108 | 57 | 73 | 68 | 54 | 22 | 10 | 54 | 25 | 12 |
|
| J-7 | 3 | 146 | 73 | — | 73 | 44 | 22 | 13 | 70 | — | 15 |
|
| J-9 | 3 | 172 | 72 | — | 88 | 60 | 25 | 14 | 90 | 30 | 20 | 1.9 |
| J-16 | 3 | 216 | 90 | — | 115 | 67 | 38 | 22 | 160 | — | — |
|
