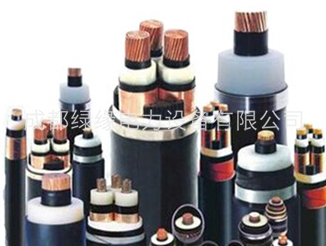

VLV22-3×+2×聚氯乙烯绝缘聚氯乙烯护套电力电缆
一、产品简介
VLV22铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆适用于直埋地下，电缆能承受机械外力作用，但不能受大的拉力
二、产品用途
适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下输配路线上
三、产品特点
电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆不受敷设落差的限度，可在任何落差甚至垂直的场合敷设。
工作温度：0℃~ +70℃
(1)成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5min不击穿。
(2)电缆长期答应工作最高温度不超过70℃，敷设时温度应不低0℃，弯曲半径应不
小于电缆外径10倍。
(3)成品电缆导电线芯的直流50HZ，换算到标称截面1mm2，长度为1m和温度+20℃时，铜芯应不大于0.0184，铝芯应不大于0.031Ω。
VLV22-3×+2×聚氯乙烯绝缘聚氯乙烯护套电力电缆产品参数：
| 导体标称直径 | 绝缘厚度 | 钢带厚度 | 护套厚度 | 电缆近似外径 | 电缆近似重量 | 20℃导体电阻 | 试验电压 | |||||
| 20℃≤（Ω/km） | ||||||||||||
| 铜 | 铝 | 铜 | 铝 | |||||||||
| mm² | mm
| mm | mm | mm | kg/km | Ω/km | Ω/km
| KV/min | ||||
| 3*4+2.5 | 1.0 | 0.8 | 2×0.2 | 1.8 | 17.9 | 538 | 446 | 4.61 | 7.41 | 7.41 | 12.1 | 3.5 |
| 3*6+4 | 1.0 | 1.0 | 2×0.2 | 1.8 | 19.5 | 657 | 524 | 3.08 | 4.61 | 4.61 | 7.41 | 3.5 |
| 3*10+6 | 1.0 | 1.0 | 2×;0.2 | 1.8 | 22.1 | 894 | 619 | 1.83 | 3.08 | 3.02 | 4.61 | 3.5 |
| 3*16+10 | 1.0 | 1.0 | 2×0.2 | 1.8 | 24.7 | 1194 | 804 | 1.15 | 1.83 | 1.91 | 3.02 | 3.5 |
| 3*25+16 | 1.2 | 1.0 | 2×0.2 | 1.8 | 28.5 | 1668 | 1072 | 0.727 | 1.15 | 1.20 | 1.91 | 3.5 |
| 3*35+16 | 1.2 | 1.0 | 2×0.2 | 1.8 | 31.7 | 2243 | 1458 | 0.524 | 1.15 | 1.868 | 1.91 | 3.5 |
| 3*50+25 | 1.4 | 1.2 | 2×0.5 | 2.0 | 35.0 | 2852 | 1723 | 0.387 | 0.727 | 0.641 | 1.20 | 3.5 |
| 3*70+35 | 1.4 | 1.2 | 2×0.5 | 2.1 | 38.5 | 3657 | 2077 | 0.268 | 0.524 | 0.443 | 0.868 | 3.5 |
| 3*95+50 | 1.6 | 1.4 | 2×0.5 | 2.3 | 44.3 | 4796 | 2636 | 0.193 | 0.387 | 0.320 | 0.641 | 3.5 |
| 3*120+70 | 1.6 | 1.4 | 2×0.5 | 2.4 | 49.0 | 5912 | 3139 | 0.153 | 0.268 | 0.253 | 0.443 | 3.5 |
| 3*150+70 | 1.8 | 1.4 | 2×0.5 | 2.5 | 53.5 | 7025 | 3673 | 0.124 | 0.268 | 0.206 | 0.320 | 3.5 |
| 3*185+95 | 2.0 | 1.6 | 2×0.5 | 2.7 | 58.9 | 8598 | 4408 | 0.0991 | 0.193 | 0.164 | 0.253 | 3.5 |
| 3*240+120 | 2.2 | 1.6 | 2×0.5 | 2.9 | 60.6 | 10631 | 5216 | 0.0754 | 0.153 | 0.125 | 0.206 | 3.5 |
| 3*300+150 | 2.4 | 1.8 | 2×0.5 | 3.1 | 65.6 | 12913 | 6145 | 0.0601 | 0.124 | 0.100 | 0.164 | 3.5 |
| 3*400+240 | 2.4 | 1.8 | 2×0.5 | 3.3 | 72.8 | 15410 | 7812 | 0.0470 | 0.0754 | 0.0778 | 0.125 | 3.5 |
