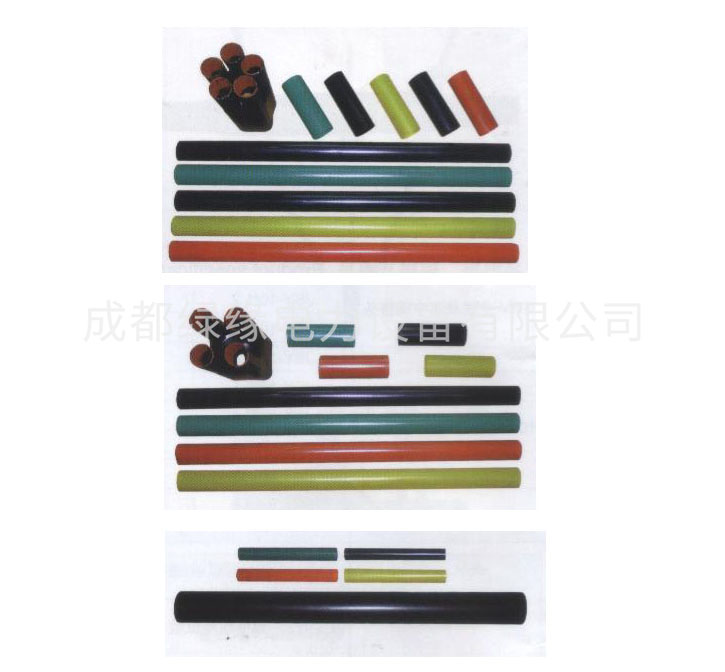

一、产品介绍
1KV热缩电缆附件产品广泛应用0.6/1KV交联电缆终端和中间连接的接续绝缘处理,根据电缆芯数分单芯、二芯、三芯、四芯、 五芯等并满足电缆不同截面。具有体积小、重量轻、运行可靠、安装方便等特点。
二、产品特点
重量轻、运行可靠、安装方便。
-50℃~105℃温度条件下长期使用。
产品广泛用于电力、石油化工、冶金、铁路、港口和建筑等领域。
1KV低压热缩电缆附件性能及指标:
试验项目 | 指标≥ | |
电气性能 | 击穿强度 | ≥20kV/mm |
体积电阻系数 | ≥15Ω*cm | |
机械性能 | 抗张强度 | ≥13MPa |
断裂伸长 | >300% |
1KV低压热缩电缆终端规格:
适用电缆截面 | 使用电缆芯数 | |||||
序号 | 截面(mm2) | 一芯 | 二芯 | 三芯 | 四芯 | 五芯 |
0 | 10~16 | SY-1/1.0 | SY-1/2.0 | SY-1/3.0 | SY-1/4.0 | SY-1/5.0 |
1 | 25~50 | SY-1/1.1 | SY-1/2.1 | SY-1/3.1 | SY-1/4.1 | SY-1/5.1 |
2 | 70~120 | SY-1/1.2 | SY-1/2.2 | SY-1/3.2 | SY-1/4.2 | SY-1/5.2 |
3 | 150~240 | SY-1/1.3 | SY-1/2.3 | SY-1/3.3 | SY-1/4.3 | SY-1/5.3 |
4 | 300~630 | SY-1/1.4 | SY-1/2.4 | SY-1/3.4 | SY-1/4.4 | SY-1/5.4 |
1KV低压绝缘电缆热缩中间接头规格:
适用电缆截面 | 使用电缆芯数 | |||||
序号 | 截面(mm2) | 一芯 | 二芯 | 三芯 | 四芯 | 五芯 |
0 | 10~16 | JSY-1/1.0 | JSY -1/2.0 | JSY -1/3.0 | JSY-1/4.0 | JSY-1/5.0 |
1 | 25~50 | JSY-1/1.1 | JSY-1/2.1 | JSY-1/3.1 | JSY-1/4.1 | JSY-1/5.1 |
2 | 70~120 | JSY-1/1.2 | JSY-1/2.2 | JSY-1/3.2 | JSY-1/4.2 | JSY-1/5.2 |
3 | 150~240 | JSY-1/1.3 | JSY-1/2.3 | JSY-1/3.3 | JSY-1/4.3 | JSY-1/5.3 |
4 | 300~630 | JSY-1/1.4 | JSY-1/2.4 | JSY-1/3.4 | JSY-1/4.4 | JSY-1/5.4 |
