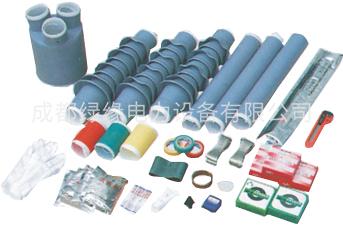

WLS NLS-35KV三芯户内 外冷缩终端电缆附件

一、产品介绍
适用范围:26/35kV电缆冷缩式户外终端附件,适用于电压等级35kV。电缆标称截面积:25~500mm。
适用环境:产品以进口高弹性特种优质硅橡胶为材料。污秽等级达Ⅳ级,电应力控制为几何型,电气性能稳定,适用于各环境的安装。绝缘水平、截流量、长期工作温度和短路温度等性能均满足与其配套电缆的技术要求。
产品结构设计新颖、性能优良、安装方便、使用时只要拉掉支撑物就能自动收缩复位,被广泛应用于电力、通讯、军工、冶金、煤矿、石油化工等领域。

二、产品检测标准
产品整体检测标准:GB/T12706.4-2002额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆附件,第四部分:额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)电力电缆附件试验要求。
工频耐压试验:GB/T18889-2002规定在室温下进行。
W、NLS-35KV三芯户内、外冷缩终端电缆附件
局部放电试验:GB/T18889-2002规定在室温下进行,试验时背景干扰1.8pc负荷循环试验:GB/T18889-2002导体加热至95℃~100℃,并在此温度下至少稳定2h;每一循环为8h,其中加热5h,自然冷却3h,至与环境温度相差不超过10℃。
冲击电压试验:GB/T18889-2002规定进行。
潮湿试验:GB/T18889-2002第十三章规定进行。




WLS NLS-35KV三芯户内、外冷缩终端电缆附件参数及型号:

单芯冷缩户内、外终端

三芯冷缩户内、外终端

W、NLS-35/1.1

W、NLS-35/3.1

W、NLS-35/1.2

W、NLS-35/3.2

W、NLS-35/1.3

W、NLS-35/3.3

W、NLS-35/1.4

W、NLS-35/3.4

W、NLS-35/1.5

W、NLS-35/3.5



26/35kV全硅橡胶型电力电缆冷缩附件国网试验评价:

额定电压UO/U

26/35kV

最高运行电压Um

35kV

安装方式

抽拉式

耐受污染等级

IV级

工频耐压******值

117kV,5min

冲击电耐压水平

200kV,正负级各10次

局部放电试验

45kV放电量不大于1.8pc

导体连接方式

压接

盐雾试验

1000h  32.5kV

潮湿试验

300h  32.5kV



注:除非另我规定,试验应在环境温度下进行。
当由于下述原因终端性能有明显下降时,则认为它明显损坏:
    1、由于漏电痕迹引起介质质量下降;
    2、电蚀深度达到2mm或者达到作为使用的绝缘材料任何一处较小壁厚的50%;
    3、材料开裂
    4、材料穿孔
