结构与应用

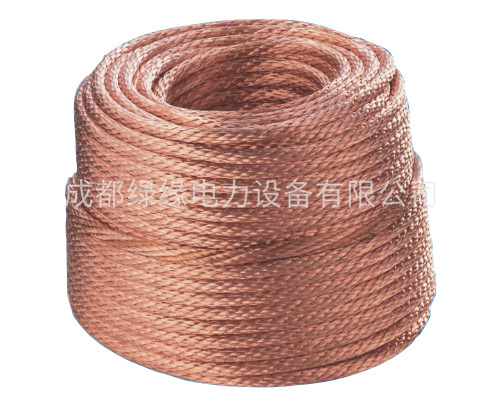

铜绞线是用在输配电、电气装置(如变压器、电炉)及电子器设备、可控硅元件的软连接线。也可用作电工作业线接地线用。
铜绞线采用优质铜线货镀锡软铜线制成。加工过程中经过炼处理,是成品柔软、外表整齐、美观。
软铜绞线的直流电阻率(20℃)不大于0.0182Ω.mm2/m,镀锡铜绞线的直流电阻率(20℃)不大于0.0234Ω.mm2/m。
本产品技术标准符合GB12970.2-91
铜线(接地线)产品参数:
截面积 |
结构 |
计算外径 |
计算重量 |
|
标称截面积mm2 |
计算截面积(mm2) |
套数×股数×根数/单线直径 |
||
2.5 |
2.60 |
3×48/0.15 |
2.2 |
25 |
4 |
3.96 |
4×57/0.15 |
3.2 |
38 |
5 |
5.03 |
5×57/0.15 |
3.4 |
51 |
6 |
6.31 |
6×57/0.15 |
3.7 |
61 |
7 |
7.04 |
7×57/0.15 |
3.9 |
71 |
8 |
7.67 |
7×65/0.15 |
4.1 |
74 |
10 |
10.01 |
7×81/0.15 |
4.5 |
95 |
12 |
12.09 |
7×97/0.15 |
5.0 |
115 |
16 |
15.95 |
7×3×43/0.15 |
6.5 |
152 |
20 |
20.40 |
7×3×55/0.15 |
7.8 |
195 |
25 |
24.85 |
7×3×67/0.15 |
8.5 |
237 |
35 |
34.87 |
7×3×94×0.15 |
9.8 |
332 |
50 |
50.34 |
10×3×94×0.15 |
12.0 |
479 |
70 |
70.47 |
14×3×94/0.15 |
15.0 |
670 |
95 |
94.64 |
19×3×94/0.15 |
16.5 |
900 |
100 |
100.2 |
20×3×94/0.15 |
18.0 |
952 |
105 |
105.76 |
21×3×94/0.15 |
18.5 |
1005 |
110 |
111.33 |
22×3×94/0.15 |
19 |
1058 |
115 |
116.9 |
23×3×94/0.15 |
19.5 |
1111 |
120 |
117.46 |
24×3×94/0.15 |
20.0 |
1117 |
160 |
159.49 |
19×19×25/0.15 |
22 |
1517 |
185 |
185.00 |
19×19×29/0.15 |
23 |
1760 |
200 |
196.15 |
37×12×25/0.15 |
26 |
1866 |
250 |
251.58 |
37×12×32/0.15 |
29 |
2388 |
315 |
310.58 |
37×19×25/0.15 |
31 |
2954 |
400 |
397.54 |
37×19×40/0.15 |
34 |
3782 |
500 |
496.92 |
37×19×40/0.15 |
38 |
4727 |
