产品概述

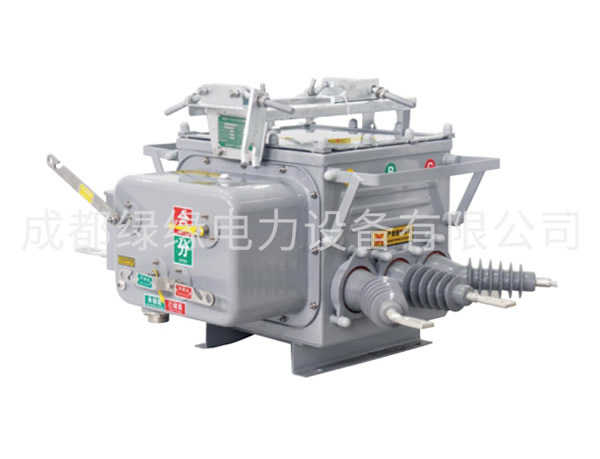

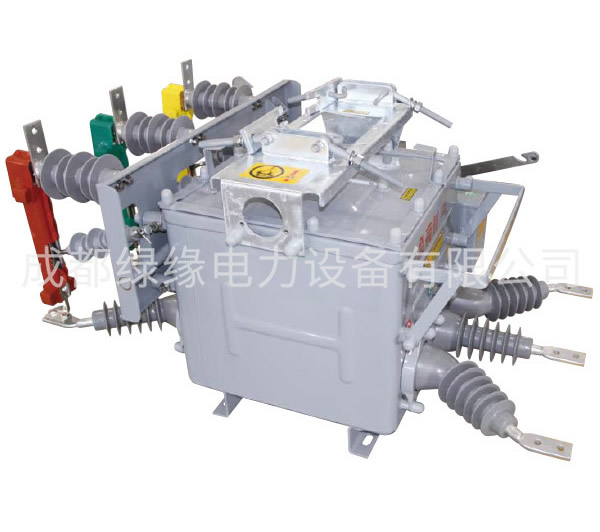

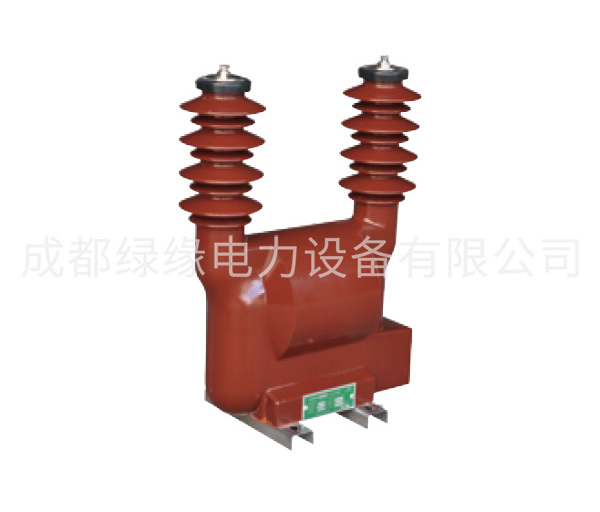

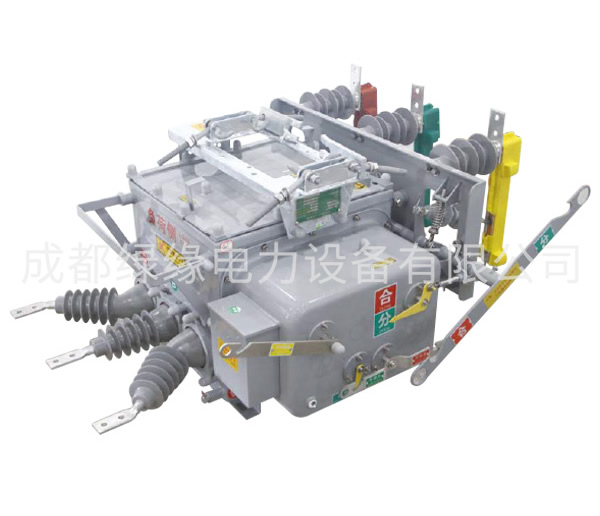

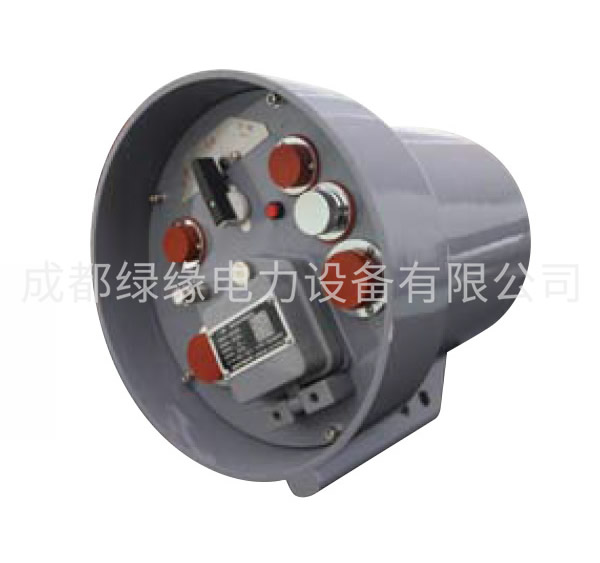

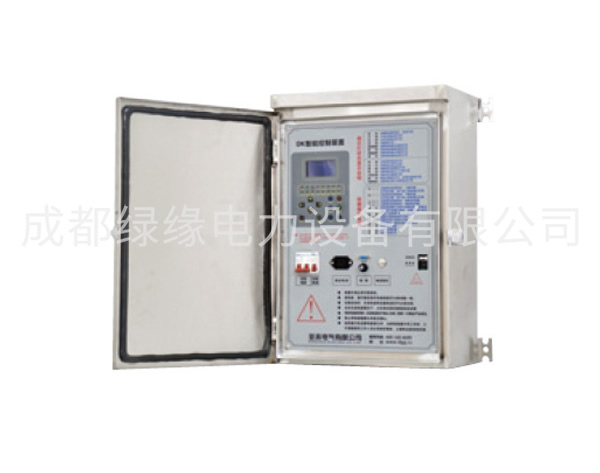

W20-12F系列户外高压交流分界真空断路器(以下简称“分界断路器”), 为三相交流50Hz、额定电压12kV的户外高压开关设备。主要由真空断路器本体、配电自动化馈线终端和电压互感器、控制电缆等部分组成,断路器本体内设真空灭弧室、电流互感器、零序电流互感器等组件。
断路器具有远程管理模式、保护控制功能及通讯功能,能可靠判断、检测界内于变电站、工矿企业、城市和农村电网作为控制和保护之用, 特别适用于需频繁操作的场所和城市毫安级零序电流及相间故障短路电流, 实现自动切除单相接地故障和相间短路故障。

断路器采用真空灭弧和SF6气体绝缘,箱体采用了国外先进的气体密封、防爆、绝缘结构技术,整体密封性能优良,其弹簧操作机构采用了小型化设计, 性能优良, 动作可靠性远高于国内传统的弹簧操作机构。 断路器符合GB1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T403—2000《12kV～40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》等技术标准。

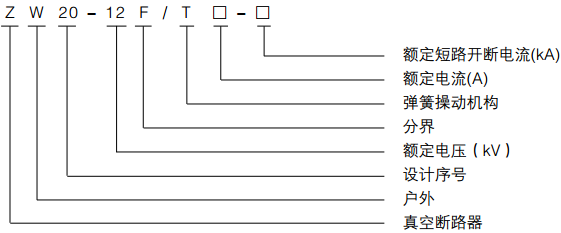

型号及含义

使用环境条件

☆ 海拔: 不超过1000m, 如海拔高于1000m, 则额定绝缘水平应进行相应修正;
☆ 环境温度: 上限+45℃, 下限-40℃, ******日温差25K;
☆ 湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;
☆ 太阳辐射强度: ≥0.1W/cm2;
☆ 风速: 34m/s;
☆ 风压: 700Pa;
☆ 污秽等级: e级;
☆ 覆冰厚度: ≤10mm;
☆ 耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。

主要优特点

☆ 与智能电网配套: 可实现三段式保护、零序接地保护、重合闸及远方通信等功能;
☆ 操作灵活方便: 既可电动储能、电动分合, 也可手动储能、手动分合, 并能近距离或远距离操作;
☆ 操作功小、可靠性高: 全新设计的小型化弹簧操作机构的操作功(约30W左右)降低至最低水平;
☆ 密封性能可靠: SF6气体压力为零表压，且采用成熟的密封结构技术, 密封性能可靠, 不易产生泄漏;
☆ 进出线方式独特: 采用硅橡胶套管, 使接线端子之间的绝缘距离充裕, 外绝缘性能优良;
☆ 安全性能优异: 在箱体顶部装有防爆装置, 即使发生内部故障, 也不会有高温气体或飞溅物泄漏出来;
☆ 安装方式灵活: 既可采用杆上吊装方式, 也可采用坐装方式安装;
☆ 额定电流大，达1250A，开断能力强，达25kA。

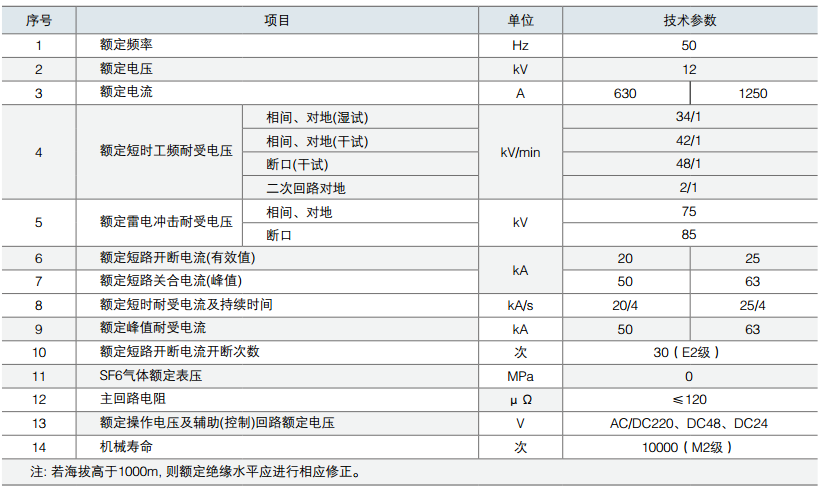

技术参数

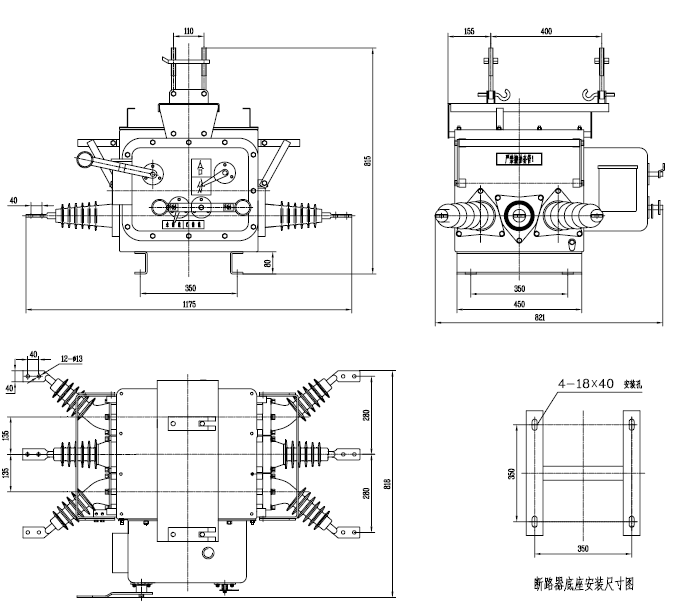

外形及安装尺寸
