产品概述

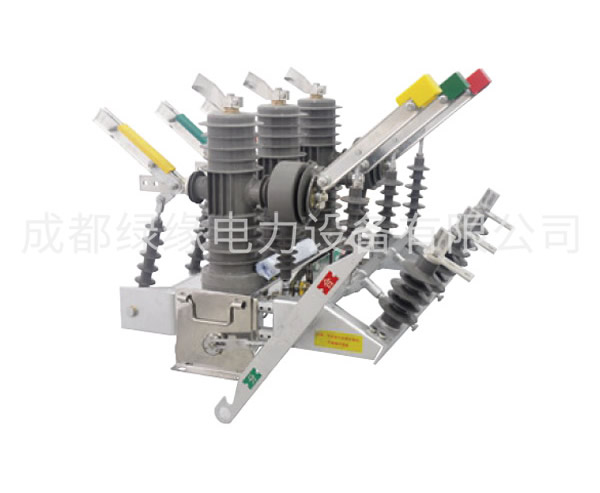

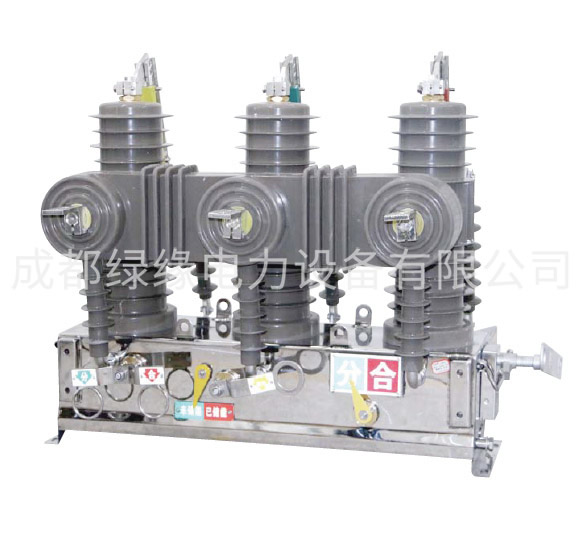

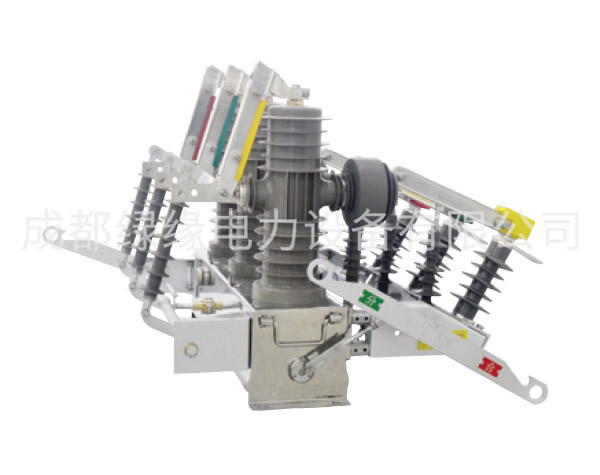

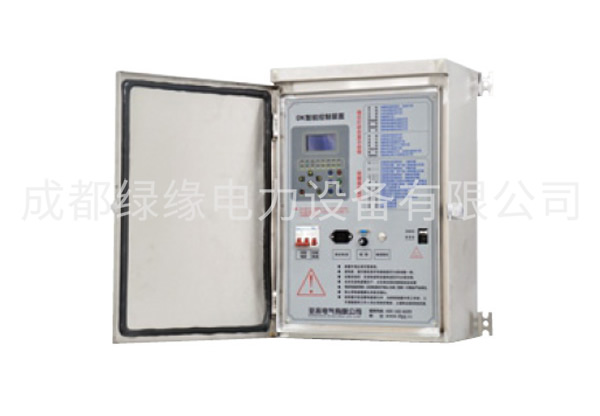

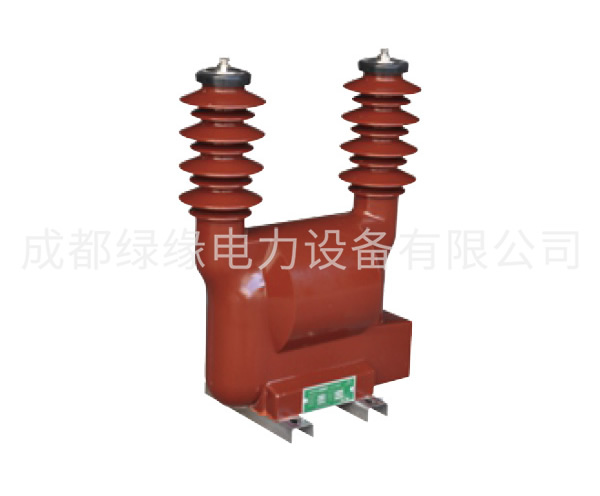

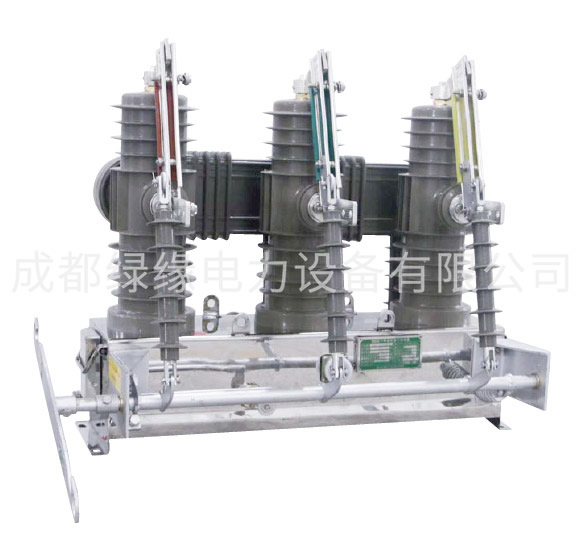

ZW43-12系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外配电开关设备, 主要由ZW43-12户外高压交流真空断路器本体、DK系列配电自动化馈线终端、外置电压互感器和控制电缆等部分组成, 可根据用户需要加装避雷器、单侧隔离开关或双侧隔离开关。
ZW43-12C型户外高压交流真空重合器具有过载及短路保护、速断保护、定时限延时保护及自动重合功能，有效保证线路良好运行。

ZW43-12F型户外高压交流分界真空断路器具有远程管理模式、保护控制功能及通讯功能，能可靠判断、检测界内于变电站、工矿企业、城市和农村电网作为控制和保护之用, 特别适用于需频繁操作的场所和城市毫安级零序电流及相间故障短路电流, 实现自动切除单相接地故障和相间短路故障。
智能断路器符合GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV～40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》等技术标准。

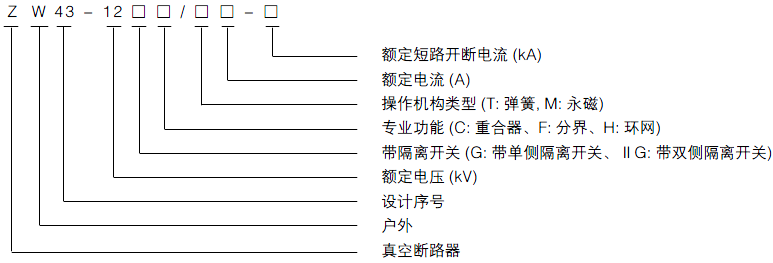

型号及含义

使用环境条件

☆ 海拔: 不超过1000m, 如海拔高于1000m, 则额定绝缘水平应进行相应修正;
☆ 环境温度: 上限+45℃, 下限-40℃, ******日温差25K;
☆ 湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;
☆ 太阳辐射强度: ≥0.1W/cm2;
☆ 风速: 34m/s;

主要优特点

☆ 总体结构为三相支柱式结构, 采用APG固封极柱技术, 密封性能好, 具有良好的防潮和防凝露性能;
☆ 可带双侧隔离开关, 使电路和电气设备检修更加安全;
☆ 采用小型化设计, 体积小、重量轻、免维护, 使用寿命长;
☆ 操动机构设计新颖, 结构简单, 动作可靠;
☆ 可实现三段式保护、零序接地保护、重合闸及远方通信等功能。

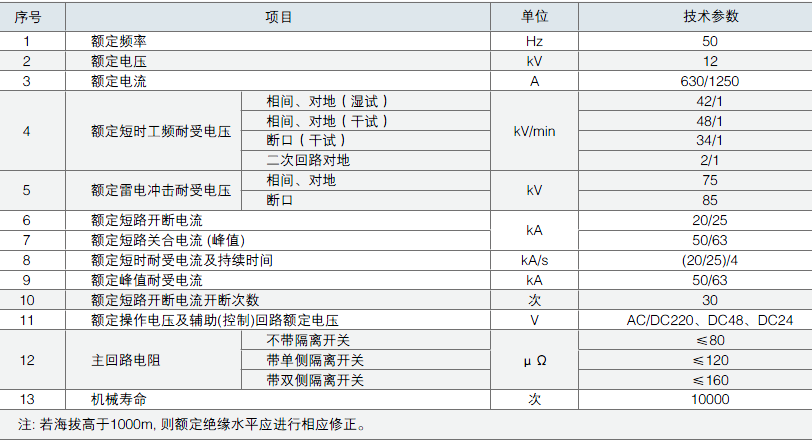

技术参数

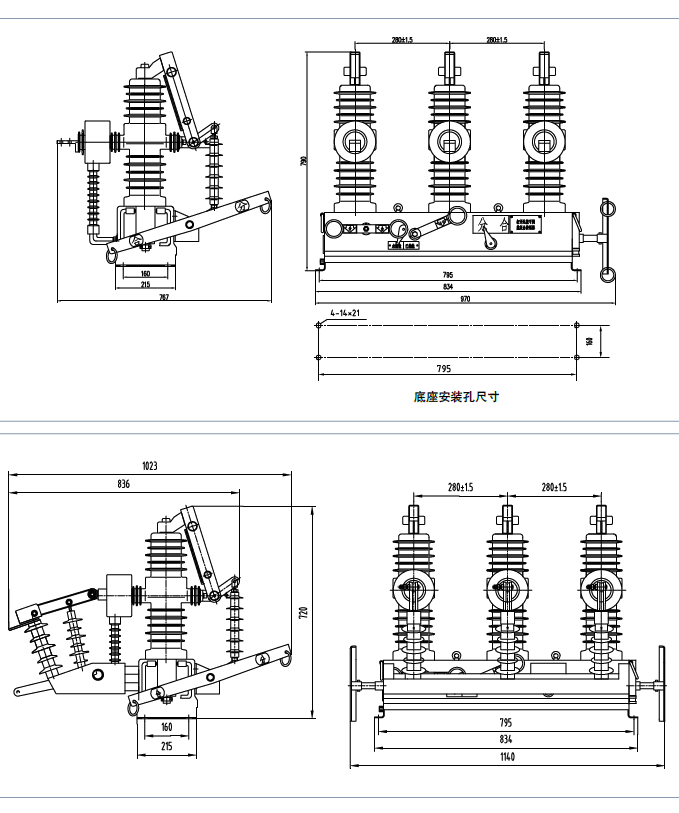

外形及安装尺寸
