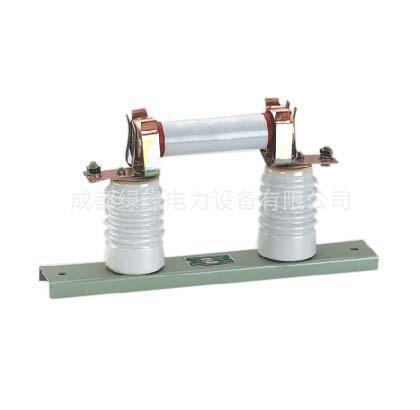

RN2型户内高压限流熔断器
一、产品用途
RN2型户内高压限流熔断器,用于电压互感器的短路保护,其断流容量为10002MVA。在短路时以限制线路电流到最小值的方式进行瞬时开断,1分钟内熔断电流应在0.6~1.8A范围内。
一、技术参数
产品型号 | RN2-3、6、10 | RN2-15、20 | RN2-35 | |||
额定电压 | 3 | 6 | 10 | 15 | 20 | 35 |
额定电流 | 0.5 | 0.5 | 0.5 | |||
三相断流容量 | 1000 | |||||
******开断电流 | 100 | 85 | 50 | 40 | 30 | 17 |
开断******短路电流时,******电流峰值 | 160 | 300 | 1000 | 350 | 850 | 700 |
过电压倍数 | 不超过2.5倍工作电压 | |||||
熔体管电阻值 | 100±7 | 200±10 | 380±10 | |||
重量 | 5.6 | 12 | 15.6 | |||
熔体管重量 | 0.9 | 1.6 | 2.5 |
