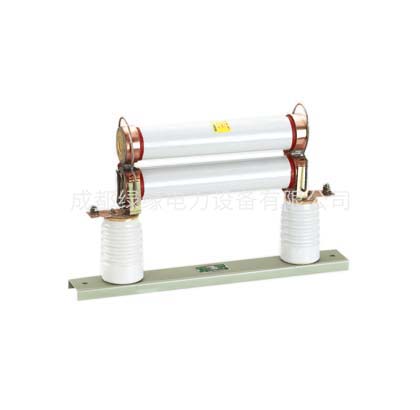

RN1-3、6、10/150-400系列户内高压限流熔断器
一、熔体管结构
熔断管是熔断器的主要部件，它是由熔丝装在瓷管中，在并瓷管中充填石英砂，两端密封而成。额定电流在7.5A以下及额定电压为35V的熔管，其熔丝是绕在特制的瓷芯上，如图2.a；额定电流在7.5A以上的熔体管；其熔丝是悬挂在瓷管中。
主要技术参数
产品型号 | 型号 | 额定电压(KA) | 额定电流(A) | 主要尺寸 | ||||||
| A | a | L | h2 | h1 | H | b | ||||
| RN1-3/300 | RN3 | 3 | 300 | 270 | 400 | 450 | 201 | 247 | 389 | 108 |
| RN1-3/400 | RN3 | 400 | ||||||||
| RN1-6/300 | RN3 | 6 | 300 | 370 | 500 | 550 | 201 | 247 | 389 | 108 |
| RN1-10/150 | RN3 | 10 | 150 | 470 | 600 | 650 | 226 | 272 | 414 | 108 |
| RN1-10/200 | RN3 | 200 | ||||||||
