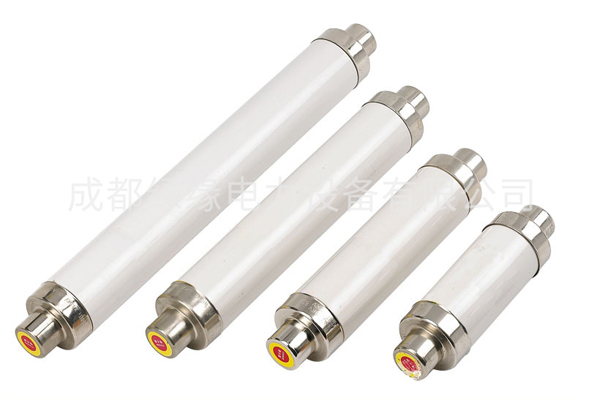

XRNP2、3、6系列高压限流熔断器电压互感器保护用
一、产品用途
本产品使用于户内交流50Hz，额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。(通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1)。
一、基本参数
型号 | 额定电压(KV) | 额定电流(KA) | 开断能力(KA) |
| XRNP1-12/-50 | 12(10) | 0.2,0.5,1,2,3.15 | 50 |
| XRNP1-40.5/-31.5 | 40.5(35) | 0.2,0.5,1,2,3.15 | 50 |
| XPNR1-24/-50 | 24(20) | 0.2,0.5,1,2,3.15 |
|
二、参数
3.6/40.5KV(II) 型熔断件
型号 | 额定电压(KV) | 额定电流(A) | 熔管尺寸(mm) | 额定开断电流(KA) | 备注 |
| XRNP2 | 3.6 | 6.3 | 51X195 | 50 | 平帽 |
| 8 | |||||
| 10 | |||||
| 16 | |||||
| XRNP3 | 40.5 | 0.3 | 30X465 | 31.5 | 平帽 |
| 0.5 | |||||
| 1 | |||||
| 2 | |||||
| 3.15 | |||||
| 5 | |||||
| XRNP6 | 40.5 | 0.3 | 40X440 | 31.5 | 平帽 |
| 0.5 | |||||
| 1 | |||||
| 2 | |||||
| 3.15 | |||||
| 5 |
