一、概述

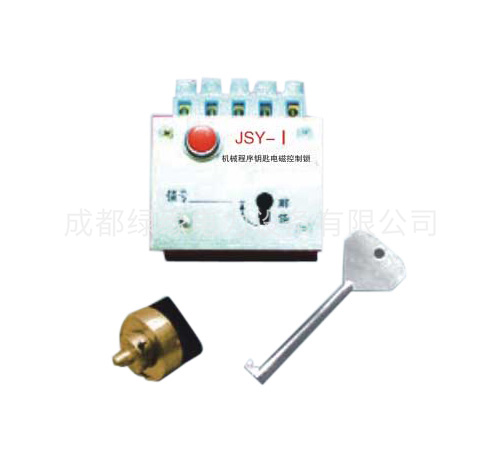

JSY-Ⅰ机械程序钥匙电磁控制锁 ，简称电控锁，是为电力系统强制 "五防"操作而设计的机电一体化电控锁，通过串接防跳继电器和合闸接触器实现控制回路的闭合和断开，与JSN(W)1系列机械程序锁配套来有效的控制系统中断路器的合分。正常运行时,机械程序锁钥匙被电控锁锁定,只有在开关分闸时,电控锁得电才能取出钥匙，进行隔离开关的操作。其主要功能是防止断路器与隔离开关之间误操作，对于JSN(W)1系列机械程序锁实行强制管理，实现了机械程序锁在综合自动化变电站的"五防"操作。

JSY-Ⅰ机械程序钥匙电磁控制锁的研制成功填补了我国机械程序锁不能与综合自动化变电站配套使用的空白，进一步完善了程序锁的"五防"功能。在电力行业广泛运用。

二、主要规格和技术参数

额定工作频率50Hz时；
额定工作电压：AC110V，220V，DC110，220V；
额定控制开关电流：220V时6A，110V时10A.

三、使用说明

当断路器处于合闸位置时，电控锁无操作电源，控制回路闭合，断路器可进行分合操作。
当断路器处于分闸位置时，电控锁指示灯亮，说明有操作电源，按一下电控锁按钮，逆时针旋转机械程序锁钥匙，将钥匙取出，可进行刀闸操作，钥匙取出后，本电控锁控制回路断开，不可进行断路器合闸操作。

四、维护和修理
正常通电时，指示灯应亮，按动电控锁上按钮，指示等应熄灭，线圈应可靠吸合，若是指示灯在通电时不亮（直流通电时，正负极要接正确，如接反，也会造成灯不亮，但线圈可吸合），按动电控锁上按钮又听不到细圈中铁芯的吸合声音，声明电控锁线圈不通，或是电线焊接点脱落，应作进一步检查修得或进行更换，若通电吸合后锁栓不能锁定程序锁钥匙，表明锁栓吸合后被阻，发生卡滞现象，此时象拆开面板固定线圈支架的螺钉作适当调整，使其恢复工作即可。

五、订货须知

订货时须注明开关合闸接触器的合闸电流，控制电压，并提供JSN（W）1系列机械程序锁的配套方案及方案号或一次接线图。
