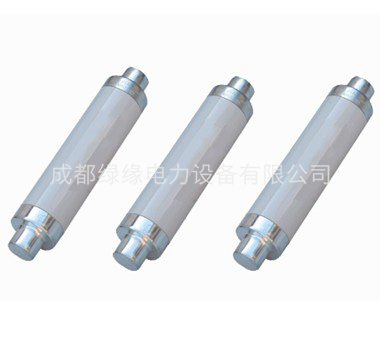

XRNT1高压熔断器变压器保护用
一、产品用途
本产品适用于户内交流50Hz，额定电压3.6KV、7.2KV、12KV、24KV、40.5KV系统，可与其它开关电器如负荷开关，真空接触器配合使用，作为电力变压器及其它设备短路、过载的保护元件，又是高压开关框、环网框、高/低压预装式变电站必备的配套产品。

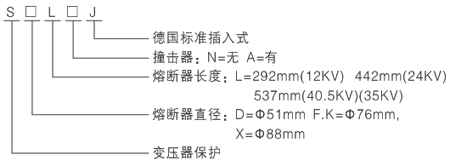

二、产品型号
国内型号
等同的国外型号
一、参数
| 型号 | 额定电压(KV) | 熔体额定电流(A) | 熔管尺寸C(mm) | 备注 | |
| XRNT1 | SDL.J | 7.2 | 6.3 10 16 20 25 31.5 40 50 | 51×292 | 丁字帽 |
| XRNT | SFL.J | 7.2 | 63 71 75 80 100 125 | 76×292 | 丁字帽 |
| XRNT1 | SXL.J | 7.2 | 160 200 250 315 | 88×292 | 丁字帽 |
| XRNT1 | SFM.J | 7.2 | 100 200 125 160 | 76×442 | 丁字帽 |
| XRNT1 | SDL.J | 12 | 6.3 10 12.5 16 20 25 31.5 40 | 51×292 | 丁字帽 |
| XRNT1 | SFL.J | 12 | 50 63 71 75 80 100 125 | 76×292 | 丁字帽 |
| XRNT1 | SXL.J | 12 | 160 200 250 315 | 88×292 | 丁字帽 |
| XRNT1 | SDM.J | 12 | 6.3 10 16 20 25 31.5 40 | 51×442 | 丁字帽 |
| XRNT1 | SFM.J | 12 | 50 63 80 100 125 | 76×442 | 丁字帽 |
| XRNT1 | SXM.J | 12 | 160 200 | 88×442 | 丁字帽 |
| XRNT1 | SDM.J | 24 | 6.3-31.5 | 51×442 | 丁字帽 |
| XRNT1 | SFM.J | 24 | 40-125 | 76×442 | 丁字帽 |
| XRNT1 | SDQ.J | 40.5 | 2 3.15 6.3 10 16 | 51×537 | 丁字帽 |
| XRNT1 | SFQ.J | 40.5 | 20 31.5 40 | 76×537 | 丁字帽 |
| XRNT1 | SXQ.J | 40.5 | 50 63 | 88×537 | 丁字帽 |
| XRNT1 | SKY.J | 40.5 | 50 63 | 76×650 | 平帽 |
1、10KV******短路开断电流(开断能力)50KA（I1）；40.5KV******短路开断电流31.5KA（I2)
2、最小开断电流：
熔断器额定电流的4位（100A以下）含100A （I3）
熔断器额定电流的7位（125A以上）含125A （I3）
