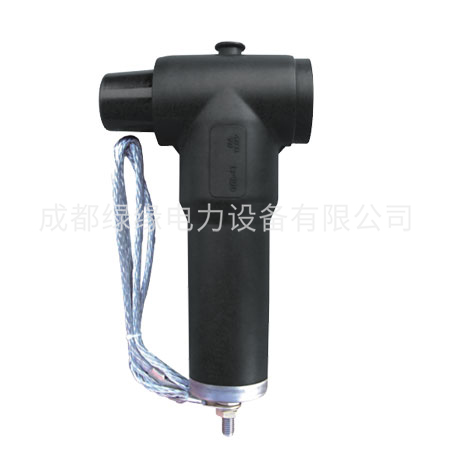

屏蔽型后接避雷器JFHY5WZ-17/45(50)
一、产品简介
后接头避雷器主要用于环网柜、分接箱等电气设备。
二、产品特点
后接头避雷器为电气设备提供防雷及过电压保护，压力释放装置使避雷器在大小故障电流16KA和800KA下仍保持完整。良好的非线性电阻片使避雷器具有残压低，同流容量大，反应时间快，陡波性平坦，确保输变电设备运行。
采用独特的脱离防暴装置，在中性点任何一种情况下，避雷器长期运行蜕化或因雷击损坏时脱离装置都能可靠运作。有效防止避雷器发生爆炸和电力系统的永久性接地故障，确保电网运行安全。
后接头避雷器为全绝缘、全密封、全屏蔽产品。使用电压等级：8.7/15kv。
屏蔽型后接避雷器JFHY5WZ-17/45(50)性能参数:
| 名称 | JFHY5WZ-17/45(50) | JFHY5WZ-32/85 | JFHY5WZ -34/90 |
| 系统标称电压 | 10kV | 20kV | 20kV |
| 工频参考电压 | 17 kV | 32 kV | 34 kV |
| 持续运行电压 | 13.6 kV | 25.6 kV | 27.2 kV |
| 雷电冲击残压 | 45 kV | 85 kV | 90 kV |
| 直流1mA下电压 | ≥25 kV | ≥47 kV | ≥50 kV |
| 0.75U1mA直流漏电流 | ≤50цA | ≤50цA | ≤50цA |
| 2ms方波冲击容量(18次) | 150A | 180A | 180A |
| 复合外套绝缘（5min） | 39 kV | 54 kV | 54 kV |
