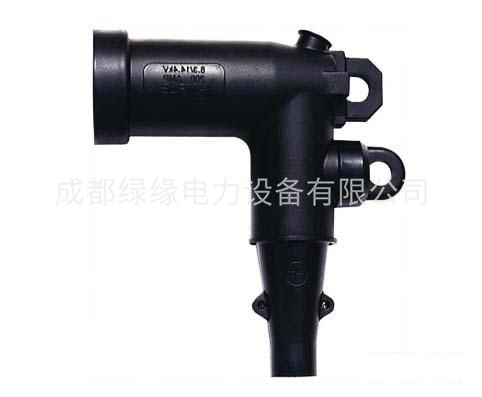

15KV肘型PT插头JFZT-15/200
一、产品简介
15KV200A肘型插头用于箱变、环网柜、电缆分接箱中的主线或干线分支系统，可插在200A套管和T-11电缆接头200A侧，适用于电缆截面35-120mm²其电杆接头具有灭弧功能，可作为负荷开关操作200A电流。
二、产品应用
用于8.7/15KV电压等级。
用于箱变、环网柜、电缆分接箱中的主线或干线分支系统。
三、产品安装
插拔连接非常简单，有可靠的防松脱装置。
安装完成即可通电。
四、产品特点
100%工厂测试，质量有保证。
可靠的防松脱装置，安装快速简便。
接触电阻小，内带灭弧结构。
全绝缘、全密封、全屏蔽、可触碰。
15KV肘型PT插头JFZT-15/200技术参数：
| 性能 | HCE-A-101 |
| 电压等级 | 8.7/15(17.5 )kV |
| ******系统电压 | 17.5kV |
| 持续额定电流 | 630A |
| 局部放电 | 15kV/≤10pC |
| 工频耐压 | 39kv/5min |
15KV肘型PT插头JFZT-15/200规格表：
| 规 格 | 主电缆直径 | 电缆横截面 |
| (mm) | (mm) | 8.7/15kv(mm²) |
| 16 | 17-19 | 35-50 |
| 17.5 | 19-22 | 70-95 |
| 20.5 | 22-24 | 120 |
