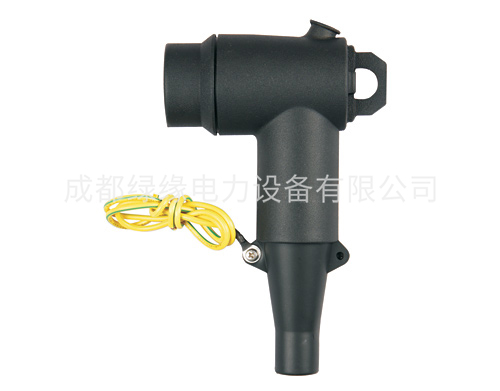

15KV肘型连接器JFZT-15/250
一、产品介绍
肘型连接器、直插连接器用于环网柜变压器出现单元,额定电流250A,适用于8.7/15KV交联电缆,使用电缆截面25~150mm²。
二、产品特点
1、为全绝缘、全密封、全屏蔽产品。防松压紧装置保证了其使用的可靠性,相对其它配置,结构尺寸更紧凑。
2、前后接头装配后,中心距为100mm,不但充分满足了充气型网柜的安装空间要求,而且使电缆分接箱的结构尺寸进一步变小。
3、后接头装在前接头后面,利用导电连接杆与前接头连接,可实现多分支供电,且紧旋力大,通流可靠。
4、2mm厚的均匀外屏蔽层,接地电阻小于1000Ω/cm
15KV肘型连接器JFZT-15/250技术参数:
项目 | 参数 |
电缆 | 8.7/15KV |
系统电压 | 10KV |
额定电流 | 250A |
局部放电 | 15KV≤10Pc |
工频耐压 | 39KV/5min |
