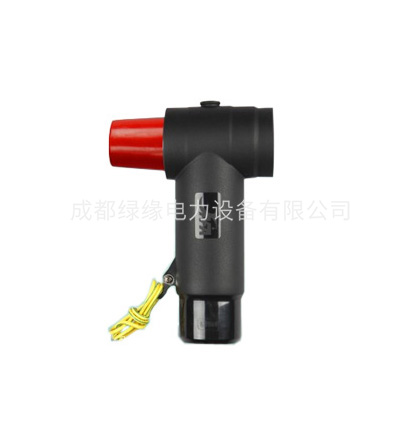

20KV屏蔽型后接头JFHT2-20/630K
一、产品特点
20KV屏蔽型后接头,本产品工频耐受电压和局部放电均高于IEC60502标准参数。
为全绝缘、全密封、全屏蔽产品。
前后接头装置后,中心距仅为100mm,不但充分满足了充气型网柜的安装空间要求,而且使电缆分支箱的结构尺寸进一步变小。
二、产品概述
屏蔽型前/后接头用于20KV配电系统的电缆分支箱、环网柜、箱变等,保证了该产品可实现多分支供电。
用于¢46/¢56/91.5/M16套管全密封连接。
适用于18/20kV、12/20kV交联电缆,电缆截面35——400M┫。
20KV屏蔽型后接头JFHT2-20/630K产品参数:
名称或型号 | 适宜和电缆绝缘外径mm | 适用电缆载面mm | 名称或型号 | 适宜和电缆绝缘外径mm²; | 适用电缆载面mm |
1 | 15-18 | 25-35 | 5 | 24-26 | 150-185 |
2 | 17.5-21 | 50-70 | 6 | 26-28 | 185-240 |
3 | 20-23 | 95-120 | 7 | 26-31 | 240-300 |
4 | 22-25 | 120-150 | 8 | 30-34 | 300-400 |
