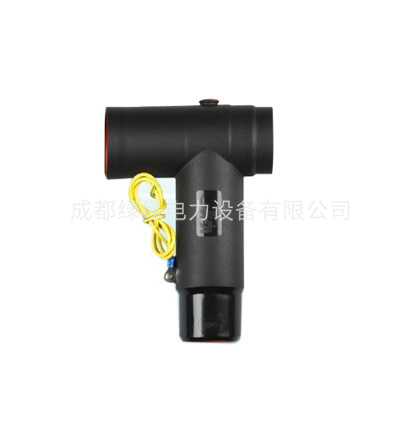

20KV屏蔽型前接头JFQT2-24/630K
20KV屏蔽型前接头
一、产品特点
■ 产品工频耐受电压和局部放电均高于IEC60502标准参数。
■ 为全绝缘、全密封、全屏蔽产品。
■ 前后接头装置后，中心距仅为100mm，不但充分满足了充气型网柜的安装空间要求，而且使电缆分支箱的结构尺寸进一步变小。
二、产品概述
屏蔽型前/后接头用于20KV配电系统的电缆分支箱、环网柜、箱变等，保证了该产品可实现多分支供电。
用于￠46/￠56/91.5/M16套管全密封连接。
适用于18/20kV、12/20kV交联电缆，电缆截面35——400M┫。
20KV屏蔽型前接头JFQT2-24/630K产品参数：
| 名称或型号-□ | 适用电缆绝缘外径mm | 适用电缆截面mm²; | 名称或型号-□ | 适用电缆绝缘外径mm | 适用电缆截面mm²; |
| □-1 | 15-18 | 25-35 | □-5 | 24-26 | 150-185 |
| □-2 | 17.5-21 | 50-70 | □-6 | 26-28 | 185-240 |
| □-3 | 20-23 | 95-120 | □-7 | 26-31 | 240-300 |
| □-4 | 22-25 | 120-150 | □-8 | 30-34 | 300-400 |
