一、产品概述

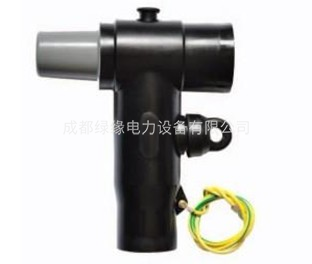

35KV欧式电缆分支箱欧式前后电缆接头用于电缆分接箱、环网柜、箱变等。用于Φ46/Φ56/91.5/ M16插座,全密封连接。适用电缆截面25-400mm²。630A欧式后接头可和欧式前接头或另外的后接头连接,提供扩展的电缆连接回路(分支),它不能直接和套管座、穿墙套管连接。其尾部可直接用绝缘塞堵塞,也可扩展连接另一路欧式后接头或后接避雷器。
二、产品特点
1、为全绝缘、全密封、全屏蔽产品
2、前后接头装配后,中心距仅为100mm,不但充分满足了充气型网柜的安装空间要求,而且使电缆分接箱的结构尺寸进一步变小。
3、后接头装在前接头后面,利用导电连接杆与前接头连接,可实现多分支供电,且旋紧力大,通流可靠。
4、2mm厚的均匀外屏蔽层,接地电阻小于1000Ω/cm。
三、结构特点
1、外半导电层:预制的EPDM导电橡胶符合IEEE592标准。
2、绝缘层:特有配方和混合技术确保预制EPDM绝缘橡胶的优质品质。
3、内半导电层:预制的EPDM导电橡胶有效控制和分散电气应力。
4、接地眼:预注到外半导电层中用于接地线的连接。
5、应力锥:不同尺寸的应力锥配合T型电缆接头使用,能确保水密封以及电缆应力释放。
6、压接端子:全铜或铜铝压接端子适用于铜或铝导体。
7、绝缘子:环氧树脂绝缘子内含有带螺纹金属件可以确保与双头螺栓紧密配合。
8、双头螺栓:不锈钢螺栓确保导体和套管紧密配
35KV欧式电缆分支箱欧式前后电缆接头电流特性:
电流特征 | A |
额定电流 | 630A |
短时耐受电流 | 27kA/3s |
40kA/0.2s |
35KV欧式电缆分支箱欧式前后电缆接头电压特性:
主要参数 | 单位KV |
额定电压 | 35 |
******相间电压 | 40.5 |
******相对地电压 | 26 |
5分钟工频耐压 | 117 |
15分钟直流耐压 | 104 |
雷电冲击耐压 | 200 |
最低电晕起始电压 | 26 |
