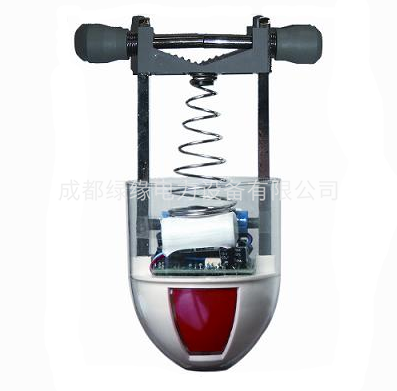

电缆型故障指示器

  一、产品详情
2DG电缆型短路故障指示器是安装在电力电缆配电线路上、箱变环网柜、分支箱中,用于指示故障电流流通的装置。一旦线路发生短路故障,巡线人员可借助指示器上的红色报警显示,迅速确定故障区段,分支及故障点。彻底改变过去盲目巡线,分段合闸试送电查找故障的落后做法,极大的提高工作效率,缩短停电时间,有效地提高供电可靠性和经济效益。

二、设计原理
电缆型短路故障指示器是6-110KV线路用来检测短路故障点的装置。是利用线路出现短路故障时电流正突变及线路停电来检测故障点。

三、技术特点
1)动作准确,抗干扰能力强:信号不受线路、励磁涌流、高次谐波、电流波动,尤其是电
缆分布电容旁路的影响。
2)故障段查找简单:指示器直接安装在配电线路上,通过相邻两个指示器动作与否可以很
方便的找到故障段。
3)自动/手动复位:指示器按照出厂设定的复位时间在动作后由故障状态自动返回正常位
置;也可以按用户需要进行手动复位。
4)装卸操作简单:无需专用安装工具可带电装卸指示器。
电缆型故障指示器
四、安装方法
步骤一:原始状态;
步骤二:将壳体与金属件分开;
步骤三:将螺杆拧开;
步骤四:将金属件卡在电缆上;
步骤五:将壳体与金属件卡在一起;
步骤六:将螺杆拧紧,使指示器固定在电缆上。

  电缆型故障指示器详情请咨询我们客服人员热线电话:028-68538156   87703039
