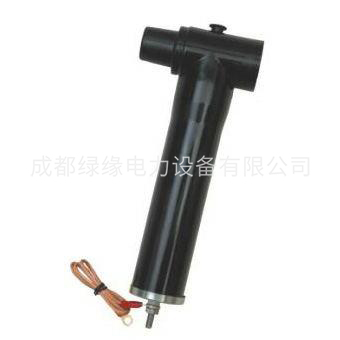

后接避雷器JFHY5WZ-32/85(26/66)(34/90)
一、产品概述
后接避雷器为电气设备提供过电压保护。
良好的非线性电阻片使避雷器具有残压低,通流容量大,响应时间快,陡波性平坦,确保输变电设备运行。
二、产品特点
绝缘层采用注射工艺,表面导电屏蔽层采用国际*********的注射绝缘层工艺,表面阻值<1000Ω/cm,耐磨损。
后接避雷器JFHY5WZ-32/85(26/66)(34/90)性能参数:
名称 | JFHY5WZ-17/45(50) | JFHY5WZ-32/85 | JFHY5WZ -34/90 |
系统标称电压 | 10kV | 20kV | 20kV |
工频参考电压 | 17 kV | 32 kV | 34 kV |
持续运行电压 | 13.6 kV | 25.6 kV | 27.2 kV |
雷电冲击残压 | 45 kV | 85 kV | 90 kV |
直流1mA下电压 | ≥25 kV | ≥47 kV | ≥50 kV |
0.75U1mA直流漏电流 | ≤50цA | ≤50цA | ≤50цA |
2ms方波冲击容量(18次) | 150A | 180A | 180A |
复合外套绝缘(5min) | 39 kV | 54 kV | 54 kV |
