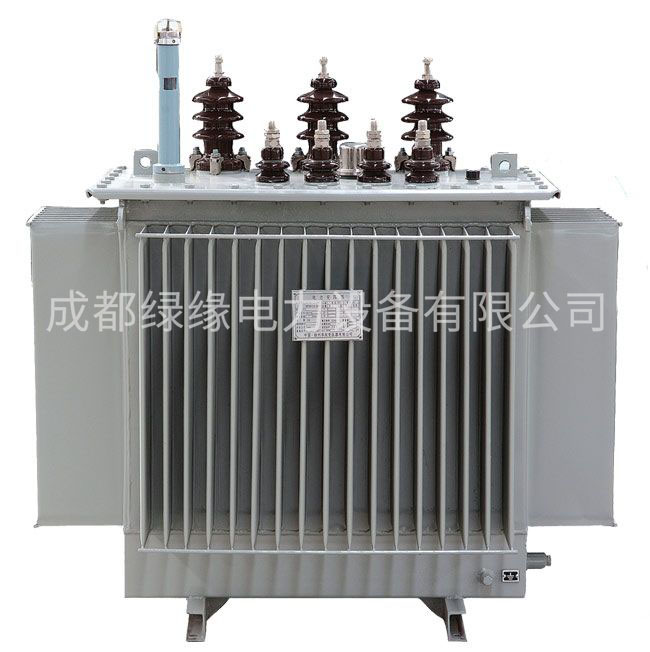

S11(MR)-50KVA-2500KVA油浸式变压器

  一、产品介绍
 S11-MR卷铁心油浸变压器结构性能及技术要求
 S11-MR 绝缘心变压器 的结构:铁芯、绕组、套管、调压装置、绝缘和变压器油等。要求投标方提供变压器总重量。

 二、性能特点
 1、良好的节能特性。
 铁心设计为横截面为圆形的卷铁心结构,无接缝,全封闭磁路,成自然成自然紧锢状态,无需夹件紧固,避免了因铁心夹紧所带来的铁心性能恶化,损耗增加。铁心经退火工艺后,其导磁性能可恢复到机加工前的原有水平。使得空载损耗比S9系列下降30%~40%,空载电流比S9系列下降70%~80%。
 2、噪音低
    卷铁心自身是一个无接缝的整体,且结构紧凑,在运行的噪音水平降到30~45dB,大优于国标要求(45~57dB),保护了环境。
 3、油箱采用全密封式波纹结构,变压器油与空气良好隔离,降低了油耗速度,延长了使用期限和检修周期,降低了运行成本。
 4、高、低压侧采用筒式骨架,加强线圈机械强度,配合卷心铁结构,显著增强变压器的抗短路能力,其中500KVA以上的变压器采取了箔式绕线工艺。
 5、低压绕线组采用纸包扁线及层间采用网点上胶纸工艺,加大层间电容量,从而增加变压器的康雷电冲击能力。
 6、采用真空注油工艺,彻底清除油中水分子,确保变压器免维护运行。
 7、加强端部与尾部的绝缘,提高变压器抗高压冲击能力。
 8、线圈与铁芯相互不可拆分,农电使用具备一定的防盗性.

 三、一般技术要求
 标准:设备必须满足国家及行业安全标准
 设计和制造要求:
 在设计制造中,零不见尽量采用同一标准,尽可能提高零部件之间的互换性。零部件必须易于拆装,便于维修,赃物易聚集的地方必须清理。
 标牌:必须装有铭牌,铭牌应标有该总成件主要技术规格参数,便于察看。







  四、型号表:


S11(MR)-50KVA
S11(MR)-80KVA
S11(MR)-100KVA
S11(MR)-125KVA
S11(MR)-160KVA
S11(MR)-200KVA
S11(MR)-250KVA
S11(MR)-315KVA
S11(MR)-400KVA
S11(MR)-500KVA
S11(MR)-630KVA
S11(MR)-800KVA
S11(MR)-1000KVA
S11(MR)-1250KVA
S11(MR)-1600KVA
S11(MR)-2500KVA







 五、参数:


额定容量
  kVA
电压组合联接组标号空载
  损耗
   W
负载
  损耗
   W
短路 阻抗
   %
空载
  电流
   %
重量(kg)外形尺寸(mm)轨距
   (mm)
高压
   kv
分接
   %
低压
   kv
器身油重总重长×宽×高
30



  10



  ±5%
  或
 ±2×2.5




  0.4



  YynO
  或
  Dyn11
906004.00.8020065325700×555×810400×400
501208700.75215100420820×660×935400×400
634010400.70260110460850×660×950400×400
8017512500.70310120540870×665×950400×450
10020015000.65350145620880×670×1010400×450
12523518000.65415170710930×690×1040450×500
16028022000.60485180830865×765×1050550×550
20033526000.605401859901200×770×1070550×550
25039030500.5064019011301170×830×1120550×550
31546536500.4575023013301420×960×1190550×550
40056043000.4090026015601420×960×1220660×660
50067051000.40104030018001500×1010×1255660×660
63081062004.50.40125038021251590×1120×1345660×660
80098075000.40147044024901700×1180×1410820×820
10001150103000.30172050028001780×1260&×1550820×820
