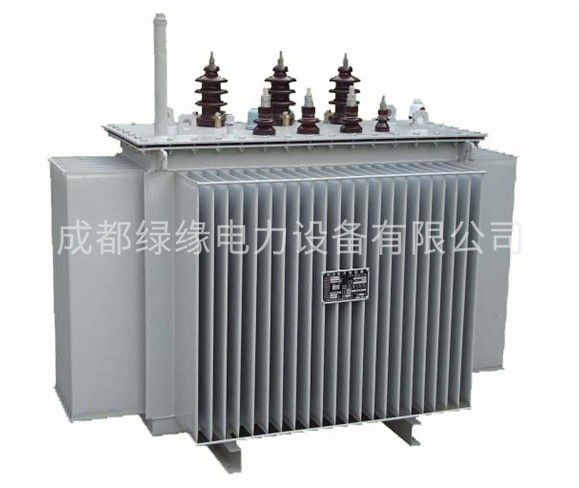

10KV级S9-10KVA-6300KVA油浸式变压器
一、产品介绍
10KV级S9-10KVA-6300KVA油浸式变压器高压绕组全部采用多层圆筒式结构，改善了绕组的冲击分布。容量在630~6300kvA范围内的低压绕组采用筒式或螺旋式结构，机械强度高，安匝分布平衡，产品的抗短路能力好。
器身追加了定位结构，使之在运输过程中不产生位移，同时所有紧固件加装扣紧螺母，确保产品在长期运行过程中紧固件不松动，满足了不吊芯的要求。变压器采用波纹油箱，取消了储油柜，箱盖与箱沿完全焊死或用螺栓紧固，延长了变压器油的使用寿命。
产品表面经去油、去绣、磷化处理后喷涂底漆、面漆，可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求。
精选组件，采用了全密封变压器油箱，按标准要求安装有压力释放阀、信号温度计、气体继电器等，确保变压器安全运行。该系列产品外形美观，体积小，能减少安装占地面积，是理想的免维护优质产品。
二、正常使用条件
海拔不超过1000m，
环境温度：最高日平均气温+40℃；
最高年平均气温+20℃；
户外最低温度-25℃。
特殊使用条件：
海拔超过1000m，
环境温度：最高气温+45℃；最低气温-45℃；
三、产品优点
1 、变压器油绝缘性能好、导热性能好,同时变压器油廉价。
2、能够解决变压器大容量散热问题和高电压绝缘问题。
四、缺点
1、 变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸
2、 变压器油对人体有害
3 、变压器油需定期检查
4 、油浸式变压器抗短路能力差
5、 油浸式变压器密封性能不良且宜老化,在运行场所渗漏油严重,影响设备安全运行,同时影响环境
6、 油浸式变压器绝缘等级低,按A级绝缘设计、制造
一、10KV级S9-10KVA-6300KVA油浸式变压器型号表
| S9-10KVA 10/0.4 | S9-630KVA 10/6.3 |
| S9-20KVA 10/0.4 | S9-800KVA 10/6.3 |
| S9-30KVA 10/0.4 | S9-1000KVA 10/6.3 |
| S9-40KVA 10/0.4 | S9-1250KVA 10/6.3 |
| S9-50KVA 10/0.4 | S9-1600KVA 10/6.3 |
| S9-80KVA 10/0.4 | S9-2500KVA 10/6.3 |
| S9-100KVA 10/0.4 | S9-3150KVA 10/6.3 |
| S9-125KVA 10/0.4 | S9-4000KVA 10/6.3 |
| S9-160KVA 10/0.4 | S9-5000KVA 10/6.3 |
| S9-200KVA 10/0.4 | S9-6300KVA 10/6.3 |
| S9-250KVA 10/0.4 |
|
| S9-315KVA 10/0.4 |
|
| S9-400KVA 10/0.4 |
|
| S9-500KVA 10/0.4 |
|
| S9-630KVA 10/0.4 |
|
| S9-800KVA 10/0.4 |
|
| S9-1000KVA 10/0.4 |
|
| S9-1250KVA 10/0.4 |
|
| S9-1600KVA 10/0.4 |
|
| S9-2500KVA 10/0.4 |
|
二、10KV级S9-10KVA-6300KVA油浸式变压器技术参数：
| 额定 | 电压组合 | 连接组 | 空载损耗 | 负载损耗 | 短路阻抗 | 空载电流 | 重量（kg） | 外形尺寸（mm） | 轨距（mm） | ||||
| 高压 | 分接 | 低压 | 器身重 | 油重 | 总重 | 长×宽×高 | |||||||
| 30 |
6 6.3 10 10.5 11 |
±5% |
0.4 | Yyn0 | 130 | 600/630 |
4.0 | 2.3 | 165 | 60 | 280 | 700*555*810 | 400*400 |
| 50 | 170 | 870/910 | 2.0 | 200 | 90 | 385 | 780*630*900 | 400*400 | |||||
| 63 | 200 | 1040/1090 | 1.9 | 230 | 100 | 420 | 800*660*920 | 400*400 | |||||
| 80 | 250 | 1250/1310 | 1.9 | 280 | 115 | 495 | 825*660*930 | 400*450 | |||||
| 100 | 290 | 1500/1580 | 1.8 | 310 | 130 | 565 | 835*730*970 | 400*450 | |||||
| 125 | 340 | 1800/1890 | 1.7 | 350 | 150 | 640 | 860*780*990 | 150*550 | |||||
| 160 | 400 | 2200/2310 | 1.6 | 410 | 165 | 740 | 890*840*1010 | 550*550 | |||||
| 200 | 480 | 2600/2730 | 1.5 | 490 | 170 | 910 | 1200*770*1020 | 550*550 | |||||
| 250 | 560 | 3050/3200 | 1.4 | 570 | 190 | 990 | 1270*830*1080 | 550*550 | |||||
| 315 | 690 | 3650/3830 | 1.4 | 670 | 230 | 1220 | 1420*960*1110 | 550*550 | |||||
| 400 | 800 | 4300/4520 | 1.3 | 800 | 250 | 1430 | 1420*960*1170 | 660*660 | |||||
| 500 | 960 | 5150/5410 | 1.2 | 940 | 290 | 1670 | 1500*1010*1230 | 660*660 | |||||
| 630 | 1200 | 6200 | 4.5 | 1.1 | 1100 | 350 | 1940 | 1650*1140*1300 | 660*660 | ||||
| 800 | 1400 | 7500 | 1.0 | 1370 | 385 | 2190 | 1750*1200*1350 | 820*820 | |||||
| 1000 | 1700 | 10300 | 1.0 | 1520 | 471 | 2780 | 1780*1260*1450 | 820*820 | |||||
| 1250 | 1950 | 12000 | 0.9 | 1820 | 520 | 3340 | 1860*1300*1550 | 820*820 | |||||
| 1600 | 2400 | 14500 | 0.8 | 2150 | 660 | 3790 | 1940*1360*1600 | 820*820 | |||||
| 2000 | 2520 | 17820 | 0.8 | 2310 | 813 | 4380 | 2000*1350*1900 | 820*820 | |||||
| 2500 | 2970 | 20700 | 0.8 | 2730 | 1157 | 5135 | 2050*1500*1920 | 820*820 | |||||
