JLSZW-35户外组合互感器

  一、JLSZW-35组合互感器概述
    本型号组合互感器适用于额定频率50HZ、额定电压10KV及以下户外电力系统中作电能计量;也可按用户要求提供二次各种电压及不等容量的开关电源。以便实现高压预付费计量功能,产品密封性能优越,互感器三防性能好,等级高,可为用户提供0.2S级各种变比及双变比的产品。高压瓷套采用防污等级为III级的设计,爬电比距大、耐污染与潮湿,一次及二次防护严密,防窃电能力强。

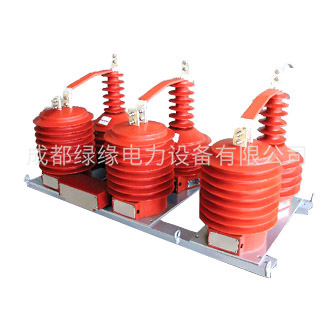

JLSZW-35户外组合互感器
    互感器结构合理,体积小、重量轻,适宜任何位置,任何方向安装。并且三相三元件产品每相具有单独的电压。电流互感器,有效的防止了因三相负荷不平衡而造成的少计量的现象。

一、JLSZW-35组合互感器的技术参数:

1、产品性能符合GB17201-1997;

2、额定电压:6KV,10KV,35KV;

3、准确等级:0.5,0.2,0.5S,0.2S;

4、额定变比:电压比6000/100  10000/100  35000/100

             电流比5-300/5(大电流变比可以订做)

  1. 额定绝缘水平6KV:7.2/32/60KV 10KV:12/42/75KV;

额定电压比(V)

准确级及准确级组合额定二次输出(VA)

极限输出(VA)

额定绝缘水平(KV)

表面爬电距离(mm)

重量(kg)

3500/√3/100√3

0.2—3×30

0.5—3×90

1—3×180

3—3×500

3×600

40.5/95/200

1300

500

3500/√3/100/√3/100/√3

0.2/0.2—3×15/3×15

0.2/0.5—3×15/3×20

0.5/0.5—3×45/3×45

3×300/3×300





额定电流比(Iin/5)

一秒热电流(KA有效值)

动稳定电流(KA峰值)

准确级及额定二次输出(VA)

复变比

单变比

10-15-20/5

10/5

2

5

0.2S-10

0.5S-10

0.2-15

0.5-30

15-20-30/5

15/5

2.7

6.75

20-30-40/5

20/5,25/5

4

10

30-40-50/5

30/5

6.3

15.7

40-50-75/5

40/5

8.1

20.2

50-75-100/5

50/5

10.8

27

75-100-150/5

75/5

16.2

40.5

100-150-200/5

100/5

21.6

51.5

150-200-300/5

150/5

37.8

94.5

200-300-400/5

200/5,250/5

300-400-500/5

300/5

54

110

400-500-600/5

400/5

500-600-800/5

500/5

68.4

136

600-800-1000/5

600/5

800-1000-1200/5

750/5

95.5

190

800/5

1000/5

——

1200/5

140

200



二、型号表:

JLSZW-35  5/5

JLSZW-35  10/5

JLSZW-35  15/5

JLSZW-35  20/5

JLSZW-35  30/5

JLSZW-35  40/5

JLSZW-35  50/5

JLSZW-35  75/5

JLSZW-35  100/5

JLSZW-35  150/5

JLSZW-35  200/5

JLSZW-35  250/5

JLSZW-35  300/5

JLSZW-35  400/5

JLSZW-35  500/5

JLSZW-35  600/5
