一、 性能概述

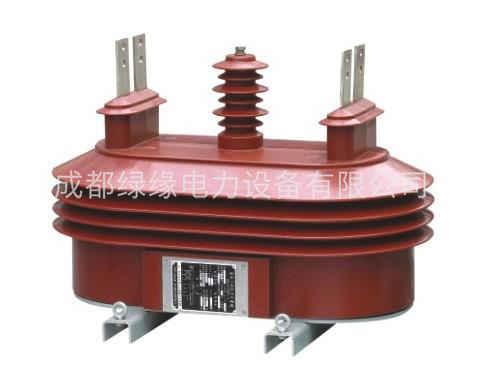

JLSZV-10高压户外组合互感器是同类产品的基础上改进而成的,适用于额定频率50HZ,额定电压10KV的户外交流电力系统中作有功、无功电能计量,是老式油浸产品理想的换代产品。
JLSZV-10高压户外组合互感器采用具有耐电流、耐老化的户外专用环氧树脂真空浇注而成,外形采用防雨伞裙,表面爬电距离大,防雨、防尘、耐腐蚀是城乡电网改造理想的换代产品。
二、使用条件
1.该产品适用于频率为50Hz的10kV或6kV三相交流电力系统中;
2.环境温度:-40℃~+40℃;
3.空气相对湿度:月平均值≤90?;
4.海拔高度:不超过2000m;
5.周围空气不应受腐蚀性气体或可燃性气体的污染;
6.爬电距离:340mm。
一、型号表:
JLSZV-10 5/5 |
JLSZV-10 10/5 |
JLSZV-10 15/5 |
JLSZV-10 20/5 |
JLSZV-10 30/5 |
JLSZV-10 40/5 |
JLSZV-10 50/5 |
JLSZV-10 75/5 |
JLSZV-10 100/5 |
JLSZV-10 150/5 |
JLSZV-10 200/5 |
JLSZV-10 250/5 |
JLSZV-10 300/5 |
JLSZV-10 400/5 |
JLSZV-10 500/5 |
JLSZV-10 600/5 |
二、技术参数
准确等级:0.2S,0.2,0.5S
额定电压比:10000/100V,6000/100V
额定一次电流:5~1000A
额定二次电流:5A或1A
额定容量:电压部分:0.2级,20VA
电流部分: 0.2S、0.2级,10VA
额定短时热电流倍数:100I1n/1s
额定短时动稳定倍数:250I1n
额定电压比(V) | 额定电流比(A) | 准确级组合 | 额定二次输出 | ||
电压 | 电波 | 电压互感器 | 电流互感器 | ||
10000/100 | 5-800/5 | 0.2 | 0.2s 0.2 | 2×20 | 2×10 |
10000/100 | 3×10 | 3×10 |
