一、概述

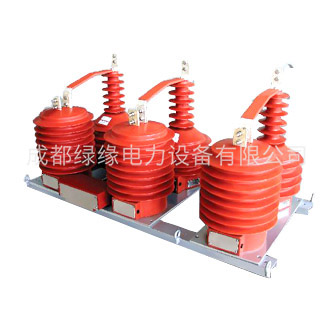

户外干式高压计量箱JLSZW-35是由两台单相全绝缘电压互感器组成三相"V"型接线,A、C相分别串接两台电流互感器,供35KV及以下电力线路作电流、电能计量用。电流互感器可做成高精度多变比结构,为以后系统增容带来方便。
产品用户外环氧树脂浇注,外形用防雨伞裙,表面爬电距离大,具有耐电弧、防雨、防尘、耐腐蚀、耐紫外线等特点,是电网改造的理想换代产品。
二、使用条件
1、海拔高度不超过1000m;
2、环境温度:最高+40℃;日平均不超过30℃;最低-25℃;
3、系统接地方式:中性点非有效接地系统;
4、大气条件:大气中无严重污秽。
三、使用方法和注意事项
1、本产品如用于计量分支线路的电度或用于考核线路损耗时,可将计量箱安装在电杆的支架上。用于计量电力变压器高压侧电度时,可与变压器安装在同一平台上或安装在电杆上。
2、新安装运行中的计量箱发现相序相反时,会出线有功电镀表仍然正传,无功电度表反转的现象,造成电度表计量错误,应将计量箱高压侧任意两根对换位置,计量箱变为正相序进行,才能保证计量箱准确计量。
3、本产品用于二相一地的电力线路计量电度时,应将地相接在计量箱B相上,其余二相按正相序连接防止产生计量的附加错误。产品吊运时必须使用油箱上的吊攀。
4、组合互感器的二次接线端子b点和油箱上的接地螺栓应可靠接地,以免造成事故。
一、技术参数
产品符合标准GB17201-2007之规定
准确等级 | 0.2S、0.2、0.5S、0.5 | |
额定电压比 | 35000/100 | |
额定一次电流 | 5-400A | |
额定二次电流 | 5A或1A | |
额定容量 | 电压部分 | 0.2级,3*30VA;2*30VA |
电流部分 | 0.2S、0.2级,3*15VA;2*15VA | |
额定短时热电流倍数 | 100/1n/1s | |
额定动稳定电流倍数 | 250/th |
二、型号表
JLSZW-35 5/5 |
JLSZW-35 10/5 |
JLSZW-35 15/5 |
JLSZW-35 20/5 |
JLSZW-35 30/5 |
JLSZW-35 40/5 |
JLSZW-35 50/5 |
JLSZW-35 75/5 |
JLSZW-35 100/5 |
JLSZW-35 150/5 |
JLSZW-35 200/5 |
JLSZW-35 250/5 |
JLSZW-35 300/5 |
JLSZW-35 400/5 |
JLSZW-35 500/5 |
JLSZW-35 600/5 |
