1保护功能:

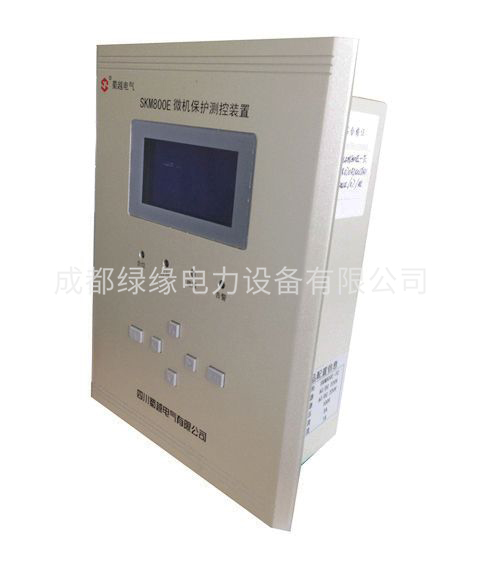

配电变保护装置 SKM800E
1、 三段式电流保护(速断、限时速断、过流);
2、 高压侧零序过流保护;
3、 极端反时限过流保护;
4、 低电压保护;
5、 零序电压保护;
6、 PT断线监测及闭锁予压及方向保护元件;
7、 重瓦斯跳闸保护及轻瓦斯告警;
8、 超温跳闸保护及高温告警;
2测控功能:
1 母线电压、变压器电流、有功、无功、功率因数、频率;
2、 8路开光量输入(交直流通用);
3、 控制回路监视及断线告警;
4、 继电器手动及遥控分合闸操作(可以内带防跳闭锁继电器);
5、 CAN/RS485通讯接口;
6、 通讯协议及故障录波(选配);
SKM800E系列微机保护产品选型表:
产品型号 | SKM800E-L线路保护装置 | SKM800E-TC配电变保护装置 | SKM800E-C电容器保护装置 | SKM800E-MB电动机差动保护装置 |
功能 | ||||
三段式电流保护 | ¤ | ¤ | ¤ |
|
反时限电流保护 |
| ¤ |
|
|
负序电流保护 |
| ¤ |
| ¤ |
过负荷保护 | ¤ |
|
| ¤ |
零序电流保护 | ¤ | ¤ | ¤ | ¤ |
零序电压保护 |
| ¤ | ¤ |
|
低频减载 | ¤ |
|
|
|
重合闸及重合闸后加速保护 | ¤ |
|
|
|
低压保护 | ¤ |
| ¤ | ¤ |
过压保护 |
|
| ¤ | ¤ |
PT断线检测及闭锁 | ¤ | ¤ | ¤ | ¤ |
非电量保护 |
| ¤ |
| ¤ |
堵转保护 |
|
|
| ¤ |
过热保护 |
|
|
| ¤ |
起动时间过长 |
|
|
| ¤ |
实时时钟 | ¤ | ¤ | ¤ | ¤ |
