说明：
配电变保护装置
1、 结构：装置高4U宽19/2英寸，整个机箱全铝合金外壳，显示面板固定在前面上，内部插件从后面差拨。
2、 安装方式：嵌入式安装，后插拨式后接线。
3、 外形尺寸：178（高）*229（宽）*{228（深）＋15（端子高度）}。

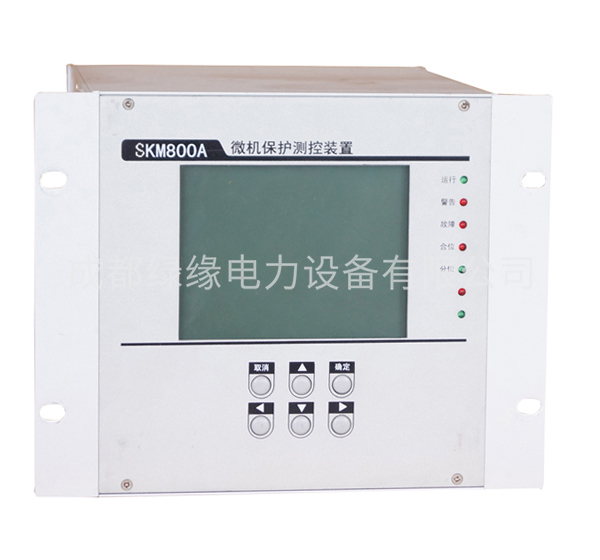

1、配电变保护装置SKM800A-TC

2、1.1保护功能：
1、三段式电流保护（速断、限时速断、过流）；
2、 高压侧反时限过流保护；
3、 高压侧零序过流保护；
4、 高压侧二段式负序过流保护；
5、 低压侧零序反时限过流保护；
6、 低电压保护；
7、 零序电压保护；
8、 PT断线监测及闭锁予压及方向保护元件；
9、 重瓦斯跳闸保护及轻瓦斯告警；
10、 超温跳闸保护及高温告警； 1.2测控功能：
1、 母线电压、变压器电流、有功、无功、功率因数、频率；
2、14路开光量输入（交直流通用）；
3、控制回路监视及断线告警；
4、 继电器手动及遥控分合闸操作（可以内带防跳闭锁继电器）；
5、CAN/RS485通讯接口；
6、通讯协议及故障录波（选配）；
7、 以太网接口。

SKM800A系列微机保护产品选型表：
