PRWG1-12/100A PRWG1-12/200A户外高压陶瓷跌落式熔断器

  一、产品简介
PRWG1-12/100A PRWG1-12/200A户外高压陶瓷跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器,它装配在配电变压器高压侧或配电线支干线路上,作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。

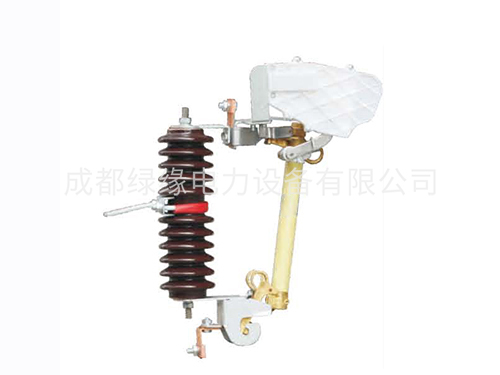

PRWG1-12/100A、PRWG1-12/200A户外高压陶瓷跌落式熔断器
二、产品结构特点
PRWG1-12/100A PRWG1-12/200A户外高压陶瓷跌落式熔断器由绝缘支架和熔丝管两大部分组成,静触头安装在绝缘支架的两端,动触头安装在熔丝管的两端,熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助头及灭弧罩,用以分、合负荷电流。跌落式熔断器在正常运行时,熔丝管借助熔丝张紧.。

三、产品使用条件PRWG1-12/100A、PRWG1-12/200A
a)         适用于户内、外;
b)         环境温度-40℃~+40℃;
c)         海拔高度不超过3000m(瓷套式不超过1000m);
d)         电源频率不小于48Hz、不超过62 Hz;
e)         长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;
f)         地震烈度8度及以下地区;

技术参数表

型号

额定电压(KV)

额定电流(A)

开断电流(A)

冲击电压(BIL)

工作耐压

爬距(MM)

PRWG1-12/100A

12

100

6300

110

42

350

PRWG1-12/200A

12

200

8000

110

42

350
