一、产品概述

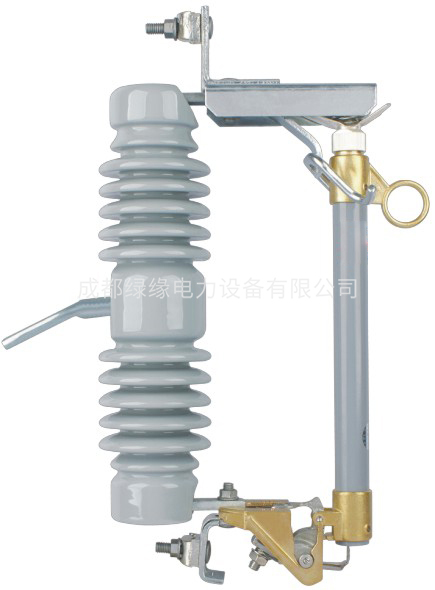

PD-15/100A PD-15/200A户外高压陶瓷跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器,它装配在配电变压器高压侧或配电线支干线路上,用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管两大部分组成,静触头安装在绝缘支架的两端,动触头安装在熔丝管的两端,熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助头及灭弧罩,用以分、合负荷电流。
跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流使熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使管内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。熔丝熔断后,下部动触头失去张力而下翻,锁紧机构释放熔丝管,熔丝管跌落,形成明显的开断位置。当需要要拉负荷时,用绝缘杆拉开动触头,此时主动、静助触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭弧罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭。
一、PD-15KV户外高压陶瓷跌落式熔断器技术参数:
型号 | 额定电压kv | 额定电流A | 开断电流 | 冲击电流 | 工频耐压 | 爬距 | 重量 | 外形尺寸 |
PD | 15 | 100 | 8000 | 125 | 45 | 320 | 8.5 | 40×34×11 |
PD | 15 | 200 | 10000 | 125 | 45 | 320 | 8.5 |
二、高压熔断器系列
编号No. | 部件名称 | 编号No. | 部件名称 |
1 | 背板 | 8 | 熔丝管 |
2 | 长螺杆 | 9 | 下支座 |
3 | 安装支架 | 10 | 套环接头 |
4 | 同上 | 11 | 接线座 |
5 | 瓷件(或陶瓷绝缘子) | 12 | 上端头 |
6 | 弹簧垫圈 | 13 | 附属钩 |
7 | 上盖槽 | 14 | 操作环 |
