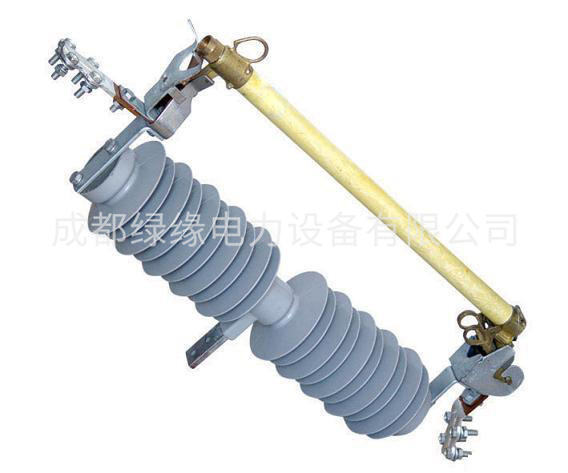

HPRWG2-35/100A HPRWG2-35/200A户外高压硅橡胶跌落式熔断器
一、产品概述
HPRWG2-35/100A HPRWG2-35/200A户外高压硅橡胶跌落式熔断器适用于额定电压为35kV,频率为50Hz的三相交流电线和电力变压器过载和短路保护。(H为复合硅橡胶型).
二、结构简介
本熔断器主要由上动触头,上静触头,下静触头,灭弧管绝缘子和安装支持等组成,在正常工作时熔断件使灭弧管和动触头的活动关节锁紧,灭弧管在静触头压力下处于合闸位置,当熔断器熔断时在灭弧管内产生电弧,灭弧管内衬的产气管大电弧作用下产生大量气体,使电弧熄灭,由于熔断件熔断,使灭弧管和动触头间的活动关节脱锁,断而释放,使灭弧管在上、下静触头的弹性压力推动下和灭弧管自身重量作用下迅速下垂跌落,形成明显的断口间隙。
三、使用条件
1、海拔高度不超过3000m;
2、环境温度不高于±40℃,不低于-40℃;
3、风压不大于700N/M2 ;
4、地震烈度不超过8度;
5、安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。
HPRWG2-35/100A HPRWG2-35/200A户外高压硅橡胶跌落式熔断器适用于额定电压为35kV,频率为50Hz的三相交流电线和电力变压器过载和短路保护。(H为复合硅橡胶型).
二、结构简介
本熔断器主要由上动触头,上静触头,下静触头,灭弧管绝缘子和安装支持等组成,在正常工作时熔断件使灭弧管和动触头的活动关节锁紧,灭弧管在静触头压力下处于合闸位置,当熔断器熔断时在灭弧管内产生电弧,灭弧管内衬的产气管大电弧作用下产生大量气体,使电弧熄灭,由于熔断件熔断,使灭弧管和动触头间的活动关节脱锁,断而释放,使灭弧管在上、下静触头的弹性压力推动下和灭弧管自身重量作用下迅速下垂跌落,形成明显的断口间隙。
三、使用条件
1、海拔高度不超过3000m;
2、环境温度不高于±40℃,不低于-40℃;
3、风压不大于700N/M2 ;
4、地震烈度不超过8度;
5、安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。
HPRWG2-35/100A HPRWG2-35/200A户外高压硅橡胶跌落式熔断器型号参数:
型号 | 温度电压kv | 额定电流A | 开断电流KA | 冲击电压 | 工频耐压 |
PRWG2-35/100 | 35 | 100 | 6.3 | 170 | 70 |
PRWG2-35/200 | 35 | 200 | 8.0 | 170 | 70 |
