HPRWG1-12/100A HPRWG1-12/200A户外高压硅橡胶跌落式熔断器

  一、产品概述
HPRWG1-12/100A HPRWG1-12/200A户外高压硅橡胶跌落式熔断器是配电线路分支线和配电变压器最常见的一种短路保护开关。它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。安装在配电线路分支上,可缩小停电范围。因其有一个明显的断开点,具有了隔离开关的功能,给检修线路和设备创造了一个安全作业环境,增加了检修人员的安全性。带拉负荷的跌落式熔断器,还配有弹性辅助触头和灭弧罩,用以分合额定负荷电流。

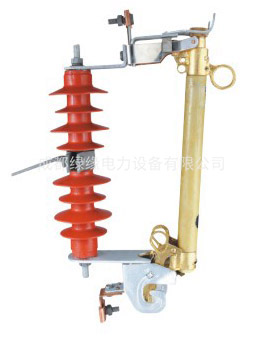

HPRWG1-12/100A、HPRWG1-12/200A户外高压硅橡胶跌落式熔断器
二、用途及执行标准:
新型跌落丝具(专利号:ZL2007 2 0078414.1)也叫跌落式熔断器,其所有可动部件,弹簧均安装于熔管上,支撑部位、导体接触面均无可动部件和弹簧,与普通跌落丝具相比,具有压力持久保持,接触电阻小,保证跌落丝具即便出现故障,也不需停主线路进行检修。
2.1、跌落丝具的用处
1.小电流支线受电端。            2.小负荷变压器的进线侧。
2.2、跌落丝具的作用
1.能自动切断短路电流,保护用电设备。2.能在正常操作下,明显断开的电源。

三、对跌落丝具的要求
1、能满足切断短路电流的要求
2、利用熔丝燃烧的膨胀气体在熔管中产生的压力形成纵吹;
3、利用固定弹簧加速拉长弧光;
4、利用重力作用,使熔管自动断开与电源的联系。
5、操作方便、断开可靠、运行可靠
6、操作时,使用绝缘杆挂于高处,要求施工时应方便;
7、断开可靠、开距应满足国家标准;
8、运行可靠,跌落丝具在运行中能保持足够压力.确保接触电阻小于国家标准.使运行中不出现发热现象。

四、优势如下:
1、接触面积大,电阻小。
2、双压力使用压力持久保持。
3、腐蚀性和长期抗疲劳性好。
4、不用停主线路检修维护。
5、对跌落丝具的要求。

一、HPRWG1-12KV户外高压硅橡胶跌落式熔断器技术参数表一

型号

额定电压(KV)

额定电流(A)

开断电流(A)

冲击电压(BIL)

工频耐压(kV)

爬距(mm)

重量(kg)

HPRWG1-12F

12

100

6300

125

45

380

5

HPRWG1-12F

12

200

12500

125

45

380

5.5

二、HPRWG1-12KV户外高压硅橡胶跌落式熔断器技术参数表二

型号

额定电压(KV)

额定电流(A)

开断电流(A)

冲击电压(BIL)

工频耐压(kV)

爬距(mm)

重量(kg)

HPRWG1-12

12

100

6300

110

42

3.8

48×12××31

HPRWG1-12

12

200

8000

110

42

3.8
