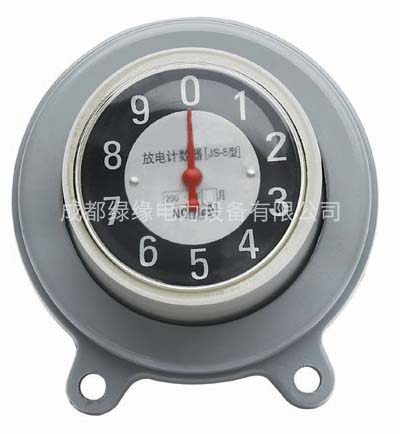

JSY-8S、JSY-8 放电计数器

  一、概述
JSY系列放电计数器适用于330kV及以下电压等级的各型碳化硅和氧化锌避雷器,使用的环境条件与相连接的避雷器相同。该系列产品采用大功率氧化锌阀片,具有流通容量大、适应电压等级范围宽,动作计数准确可靠、下限动作电流灵敏度高的特点。JSY-8型放电计数器为单指针十位数循环计数指示; JSY-8S型采用已经获得国家发明专利的专利产品双指针电磁计数器做计数指示,具备有计数进位功能,可连续计数100次后再进入下一循环计数周期,适合于避雷器动作频繁地区和无人值班场所使用。JSY系列放电计数器外形采用透明耐热玻璃罩封装。
JSY-8S、JSY-8 放电计数器
二、该系列产品适用于以下环境条件:
1、海拔高度不超过2000米;
2、环境温度为:-40℃~+50℃;
3、不适用于严重腐蚀金属和绝缘件的气体环境和严重污秽、剧烈振动的地方。
符合标准:
 我公司生产的放电计数器产品各项性能指标均符合国家机械行业JB2440-91《避雷器用放电计数器》标准。

产品型号

JSY-8(S) 5/400

JSY-8(S) 10/600

性能指标

适用电力系统额定电压范围(有效值)

10~110 kV

10~220 kV

上限动作电流8/20μS(峰值)

5kA

10kA

下限动作电流8/20μS(峰值)

100A

50A

上限动作电流下残压(峰值)

≤1.5 kV

≤1.5 kV

方波冲击电流耐受能力2000μS(峰值)

400A

600A

冲击大电流耐受能力4/10μS(峰值)

100kA

100kA

产品重量

玻璃罩产品 2.4kg
铝合金罩产品 1.3kg

玻璃罩产品 2.4kg
铝合金罩产品 1.3kg
