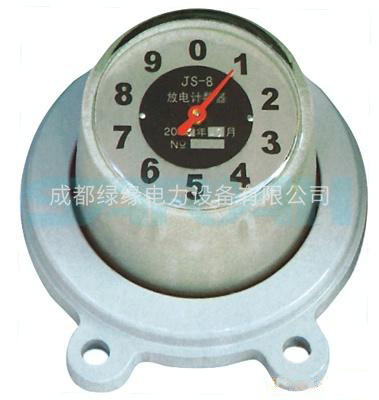

JS-8、JS-8S 放电计数器

  一、产 品 说 明
   JS系列放电计数器适用于330kV及以下电压等级的各型碳化硅避雷器,使用的环境条件与相连接的避雷器相同。该系列产品采用高温碳化硅阀片,具有流通容量大、适应电压等级范围宽,动作计数准确可靠的特点。JS-8型放电计数器为单指针十位数循环计数指示;JS-8S型为双指针百位数循环计数指示,具备有计数进位功能,可连续计数100次后再进入下一循环计数周期,适合于避雷器动作频繁地区和无人值班场所使用。JS系列放电计数器外形采用透明耐热玻璃罩封装。
JS-8、JS-8S 放电计数器
二、该系列产品适用于环境条件
1、海拔高度不超过2000米;
2、环境温度为:-40℃~+50℃;
3、不适用于严重腐蚀金属和绝缘件的气体环境和严重污秽、剧烈振动的地方。
符合标准:
我公司生产的放电计数器产品各项性能指标均符合国家机械行业JB2440-91《避雷器用放电计数器》标准。

产品型号

JS-8(S) 5/400

JS-8(S) 10/600

性能指标

适用电力系统额定电压范围(有效值)

10~110 kV

10~220 kV

上限动作电流8/20μS(峰值)

5kA

10kA

下限动作电流8/20μS(峰值)

100A

50A

上限动作电流下残压(峰值)

≤1.5 kV

≤1.5 kV

方波冲击电流耐受能力2000μS(峰值)

400A

600A

冲击大电流耐受能力4/10μS(峰值)

65kA

100kA

产品重量

玻璃罩产品 2.4kg
铝合金罩产品 1.3kg

玻璃罩产品 2.4kg
铝合金罩产品 1.3kg
