一、用途特征
JCQ系列避雷器监测器是串联在避雷器下用来记录避雷器动作次数和监测避雷器泄漏电流的装置。适用于500KV及以下电压等级的各型氧化锌避雷器,使用的环境条件与所连接的避雷器相同。JCQ系列作出较大技术改进,改进了由发光管组成的泄漏电流警示装置,便于夜间观察,计数器为双指针计数,计数指示醒目,便于观察,泄漏电流指示准确,报警性、防误性、适用性强。
二、JCQ系列避雷器监测器结构性能
监测器主要由由耐热玻璃壳、法兰、密封橡胶垫、底板及非线性电阻片、整流器、电容、电磁计数器、电流测量回路、电子调整电路、保护电路等组成。避雷器的放电经非线性电阻片采样,经处理后由电磁计数器指示,避雷器的泄漏通过电流测量回路由指针式电流表测量,测量指示范围0-5mA,当泄漏电流接近2mA时"报警"指示灯由白变红,发出报警指示。
监测器各项性能符合JB/T10492-2004《避雷器监测器》标准,国家GB7676-1994《指针式电工仪表》标准。

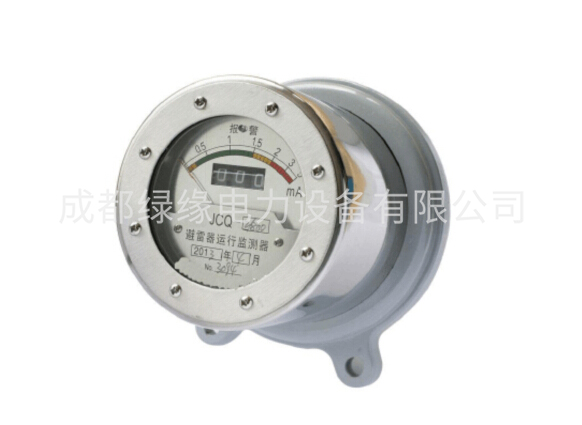

JCQ-C避雷器监测器主要参数性能:
型号 | 规格 | 额定电压范围有效值KV | 标称放电电流8/20us(峰值)KA | 限动作电流8/20usA | 标称放电电流下残压(峰值)KV | 方波电流耐受能力2000us(峰值)A | 大电流冲击耐受能力4/10us(峰值)KA | 计数范围循环 | 产品重量kg |
JCQ-ABC | 5/400 | 6-35 | 5 | 50 | ≤1500 | 400 | 50 | 100 | 3 |
10/600 | 10-200 | 10 | 50 | ≤1500 | 600 | 50 | 100 | 3 | |
10/800 | 10-500 | 10 | 50 | ≤1200 | 800 | 50 | 100 | 3 |
型号表
JCQ-A |
JCQ-C |
JCQ-C1 |
JCQ-D |
JCQF-C1 |
JCQF2 |
JCQF4 |
JCQF2-C |
JCQF3 |
