一、用途及分类
穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。
户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。
穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。
二、使用环境条件
1)户内套管
环境温度不高于+40℃,不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90%
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动
2)户外套管
环境温度不高于+40℃,不低于-40℃;
海拔不超过l000m;
风速不大于34m/s
产品的使用环境的空气污秽程度,按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级;
无经常性的剧烈振动
三、型号说明
CL- 户内铝导体穿墙瓷套管
C -户内铜导体穿墙瓷套管
CWL -户外-户内铝导体穿墙瓷套管
CWWL -耐污型户外-户内铝导体穿墙瓷套管
CW -户外-户内铜导体穿墙瓷套管
CWW -耐污型户外-户内铝导体穿墙瓷套管
CM -户内母线式穿墙瓷套管
CMWW -耐污型户外-户内母线式穿墙瓷套管
CB 户内圆铜导杆穿墙瓷套管
CWB -户外-户内圆铜导杆穿墙瓷套管

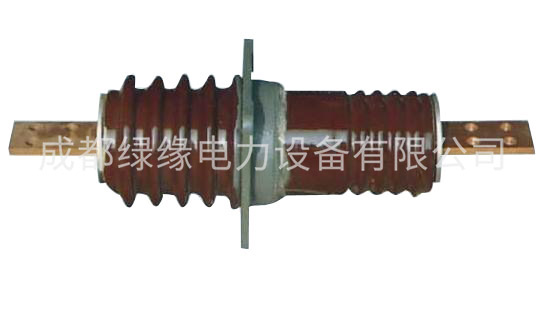

CWW-10型户外穿墙套管技术参数:
a、绝缘水平
额定电压(kv) | 系统标称电压(kv) | 工频电压(有效值) | 雷电冲击耐受电压(峰值)不小于(kv) | |||
干耐受 | 湿耐受 | 击穿 | 可见电晕 | |||
7.2 | 6 | 23 | 58 | —— | 60 | |
12 | 10 | 30 | 75 | —— | 75 | |
24 | 20 | 50 | 120 | 14.8 | 125 | |
40.5 | 35 | 80 | 176 | 25.8 | 185 |
注:工频湿耐受电压仅适用于套管户外端
b、5S热短时电流
额定电流(A) | 热短时电流(KA)不小于 | 额定电流(A) | 热短时电流(KA)不小于 |
250 | 3.8 | 1600 | 30 |
400 | 7.2 | 2000 | 40 |
630 | 12 | 2500 | 50 |
1000 | 20 | 3150 | 60 |
基本参数
名称 | 型号 | 额定电压 | 额定电流 | 备注 |
铜导体陶瓷穿墙套管 | CWW- | 10 | 200、400、600、1000、1500、2000、3000、3150 | 铜排 |
