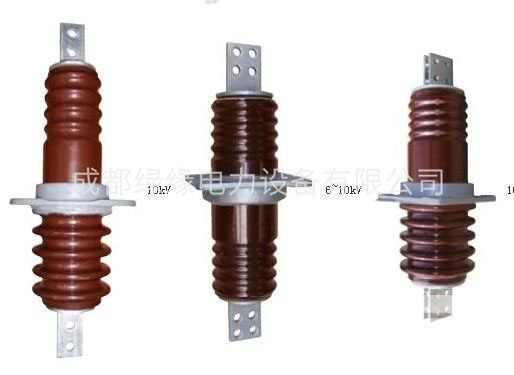

一、产品概述
CB-10KV/200A 1500A户内铜排陶瓷穿墙套管适用于工频交流电压为35千伏及以下电厂、变电站的配电装置、高压成套封闭柜中,作导电部分穿过接地隔板、墙壁及封闭配电装置的绝缘,支持和外部母线连接之用。
二、使用环境条件
环境温度不高于+40℃,不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90%
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动
二、产品特点
套管由瓷件、金属附件、安装法兰和导电排(杆)等组成。
三、用途及分类
穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。
户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。
穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。
四、安装使用说明
1.穿墙瓷套管适用于工频交流额定电40.5kv以下,安装地点周围环境温度为-40℃~+40℃,海拔不超过1000m之电站及变电所配电装置。
2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象,如有应及时采取临时均压措施。
CB-10KV/200A 3150A户内铜排陶瓷穿墙套管型号参数:
型号 | 额定电压kv | 额定电流A | 5秒短时电流(kA)不下于 | 工频电压(kv)不小于 | BILkVPeak不小于 | 弯曲破坏负荷不小于 | 重量(kg) | ||
干耐受 | 湿耐受 | 击穿 | |||||||
CB-10/200 | 10 | 200 | 3.8 | 47 | - | 75 | 80 | 7.5 | 6 |
CB-10/400 | 10 | 400 | 7.2 | 47 | - | 75 | 80 | 7.5 | 6.2 |
CB-10/600 | 10 | 600 | 12 | 47 | - | 75 | 80 | 7.5 | .6.7 |
CB-10/1000 | 10 | 1000 | 20 | 47 | - | 75 | 80 | 7.5 | 10.2 |
CB-10/1500 | 10 | 1500 | 30 | 47 | - | 75 | 80 | 7.5 | 12.8 |
CB-10/2000 | 10 | 2000 | - | 47 | - | 75 | 80 | 7.5 | - |
CB-10/3000 | 10 | 3000 | -- | 47 | - | 75 | 80 | 7.5 | - |
CB-10V/3150 | 10 | 3150 | - | 47 | - | 75 | 80 | 7.5 | - |
L | L1 | L2 | L3 | L4 | B | d1 | d2 | a1 | a2 | a3 | b | b1 | δ |
410 | 310 | 135 | 10 | 45 | 90 | 2-φ12 | φ13 | 150 | 22 | - | 40 | 6 | - |
460 | 350 | 155 | 10 | 48 | 100 | 2-φ12 | Φ11 | 165 | 22 | - | 20 | 3 | - |
460 | 350 | 155 | 10 | 48 | 100 | 2-φ12 | Φ13 | 165 | 22 | - | 40 | 3 | - |
460 | 350 | 155 | 10 | 48 | 100 | 2-φ12 | Φ17 | 165 | 22 | - | 40 | 6 | - |
500 | 355 | 155 | 10 | 72 | 100 | 2-φ12 | M30×2 | 165 | - | - | 100 | - | - |
520 | 355 | 155 | 12 | 82 | 100 | 2-φ12 | M39×3 | 165 | - | - | 100 | - | - |
