LZZBJ9-10(A B C)型电流互感器

一、概述
LZZBJ9-10(A、B、C)型电流互感器是户内环氧树脂浇注支柱式全工况型产品,在额定率为50H2额定电压为10KV及以下电力系统中作继电保护或电能测量用,其中LZZBJ9-10(A、B、C)装于中置式开关柜或甚他型式开关柜中。

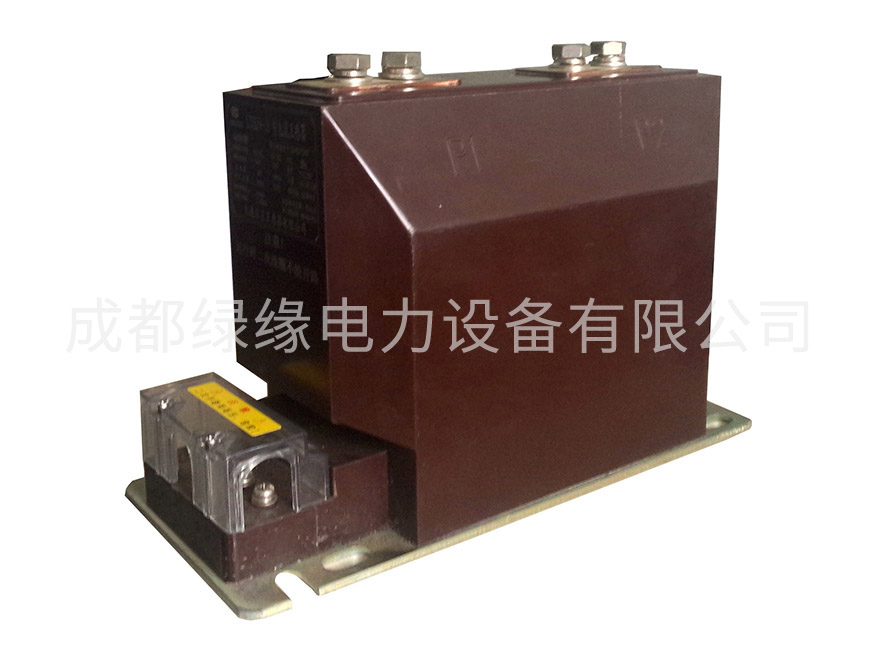

LZZBJ9-10(A、B、C)型电流互感器
二、结构简介
本型电流互感器为支柱结构,采用环氧树脂全封闭浇注,耐污秽及潮湿,也适用于热带地区。互感器不需要特别维护,只需定期地清除表面污物,由于电流互感器采用环氧树脂浇注,尺寸小,重量轻,适宜任何位置,任意方向安装。
三、产品结构及特点
本型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻,适合于任何位置、任意方向安装。交易说明1、提供额定电流比 2、级次组合 3、准确级及额定输出(VA)
四、使用条件
1.海拔高度不超过1000m;
2.周围环境温度不高于+40℃,不低于-5℃;
3.周围空气的相对湿度不大于90%(20C);
4.安装场所无严重影响互感器绝缘的气体、蒸气、化学沉积、污秽及其它爆炸性和腐蚀性介质;
5.安装场所无严重震动和颠簸。

技术数所

额客绝缘水平:12/42/75KV

负荷的功率因数:COSФ=0.8(滞后)

额定二次电流:5A或1A;

表面爬电距离:满足II级污秽等级要求

产品标准:GB1208-1997《电流互感器》

仪表保安系数:FS≤10

主要技术参数

 产品型号

额定一次电流

级次组合

准确级及额定输出
COSφ=0.8

一秒热稳定
电流(KA)

动稳定
电流(KA)

0.2S

0.2

0.5

10P15

LZZBJ9-10B

LZZBJ9-10C



5/5

0.2S/10P15

0.5/10P15

0.2/10P15
0.2/0.5/10P15

10







0.8

1.9

10/5

1.5

3.8

15/5

2.3

5.8

20/5

3

7.5

30/5

10

10

15

4.5

11.2

40/5

6

15

50/5

7.5

18.8

75/5

11.5

29

100/5

15

37.5

150-200/5

 22.5

56.5

300-600/5

 45

112.5

800-2500/5

 63

157.5
