概述

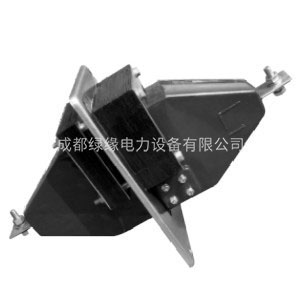

LFZD2-10电流互感器为环氧树脂浇注全封闭穿墙式结构,适用于额定频率为50Hz或60Hz,额定电压为10kV及以下的电力系统中作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。
原理
是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。
LAZBJ-10Q型电流互感器额参数:
1 额定绝缘水平:12/42/75 kV;
2 额定二次电流:5A,1A;
3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表:
4 局部放电水平符合GB1208《电流互感器》标准;
5 污秽等级:Ⅱ级;
额定电流比(A) | 准确级及额定输出(VA) | 保护级 | 一秒热稳定电流(KA) | 动稳定电流(KA) | |
0.2S 0.2 0.5 | 额定输出(VA) | 准确级及准确限值系数 | |||
20/5 | 10 | 15 | 10P10 | 1.8 | 3.2 |
30/5 | 2.7 | 4.8 | |||
40/5 | 3.6 | 6.4 | |||
50/5 | 4.5 | 8 | |||
75/5 | 6.8 | 12 | |||
100/5 | 9 | 16 | |||
150/5 | 13.5 | 24 | |||
200/5 | 18 | 32 | |||
300/5 | 22.5 | 40.5 | |||
400/5 | 30 | 54 | |||
500/5 | 30 | 55 | |||
600/5 | 30 | 64 | |||
800-1000/5 | 40 | 72 |
